Lidé se rozhodnou postavit si plavidlo vlastníma rukama z různých důvodů: někteří jsou prostě zvědaví, zda bude fungovat, nebo ne; jiní jsou hrdí na to, že se mohou pochlubit lodí, kterou si sami postavili; někteří prostě nemají dost peněz na to, aby si koupili plavidlo vyrobené odborníky. Důvodů může být mnoho, ale dříve či později vás všechny donutí vzít si do ruky tužku a nakreslit si vlastní plány motorového člunu.

Jaké materiály?

Z čeho se dá vyrobit motorový člun? Pojďme se blíže podívat na to, jaké materiály se používají při stavbě motorových člunů.

1. Lodě ze skelných vláken. Poměrně lehký, odolný a levný materiál pro stavbu lodí. Práce obvykle nezpůsobuje velké potíže ani začínajícímu staviteli lodí.
2. Překližková loď. Dostupný materiál, relativně levný, je poměrně snadno zpracovatelný: nemusíte kupovat drahé nástroje a mít žádné speciální znalosti a dovednosti.
3. Nafukovací PVC čluny. PVC člun na motor si můžete vyrobit i svépomocí. Nevýhodou je, že se jedná o dražší materiál a že výroba takového člunu vyžaduje hodně volného prostoru. Cena domácího PVC člunu může být vyšší než cena kupovaného.

laminát

Než se podíváme na to, jak si vyrobit motorový člun ze skelných vláken vlastníma rukama, pojďme si prostudovat všechny výhody a nevýhody tohoto materiálu.

• Spolehlivý.
• Odolný
• Vodotěsný.
• Reprezentativní vzhled.
• Cenově dostupné.

Loď ze skelných vláken může být buď kýlová, nebo s plochým dnem, protože skelné vlákno je poměrně odolný materiál, který se nebojí písčitého a skalnatého dna. Loď ze skelných vláken bude odolná vůči nárazům, snadno se s ní proplujete mělkou vodou, aniž byste se museli obávat, že se dno lodi bude třít o kameny. Navíc tento materiál dobře snáší změny teplot, takže se skladováním lodi obvykle nebývají problémy: lze ji nechat na zimu i v nevytápěné garáži. Opravy jsou také poměrně jednoduché: potřebujete pouze epoxidovou pryskyřici a skelné vlákno. Protože takové lodě nevyžadují nafukování, je nemožné je propíchnout nebo roztrhnout. Tato plavidla jsou prakticky nepotopitelná.

Hlavní nevýhodou takových lodí je, že jsou poměrně velké, takže přeprava plavidla obvykle způsobuje potíže. Pro přepravu je zpravidla nutný přívěs.

Výroba lodi ze sklolaminátu

Jako vždy je nejprve třeba připravit výkres a vytvořit matici budoucího plavidla. To by mělo být provedeno předtím, než začnete stavět loď pro motor vlastníma rukama. Výkres si můžete vytvořit sami nebo si vzít hotový. Při sestavování projektu lodi je nutné vzít v úvahu jak tuhost sklolaminátu, tak i skutečnost, že všechny strany jsou dokonale zarovnány, protože to následně ovlivní stabilitu plavidla.

Výroba matrice, tj. formy pro budoucí loď, je pravděpodobně nejdražším a nejsložitějším procesem při svépomocí. Je důležité, aby všechny rozměry byly dokonale ověřeny, tvar plavidla pečlivě propracován a provedeno veškeré označení. Aby se předešlo potížím s vytlačováním lodi z matrice později a aby mohla i v budoucnu sloužit, je důležité nezapomenout na zabudování niplů.

Abyste si mohli snadno a volně postavit motorový člun vlastníma rukama, musíte si předem připravit následující nástroje a materiály:

• Gelový lak na lodi.
• Tužidlo.
• polyesterová pryskyřice.
• Skleněná rohož.
• Nůžky
• Smirkový papír.
• Vesla a vesly.

1. Potřete matrici čtyřmi vrstvami separačního vosku.
2. Naneste gelcoat na vnější vrstvu nádoby
3. Nainstalujte sedadla ze skelných vláken rovnoběžně s boky lodi.
4. Svinujte sklolaminátovou rohož v pěti až šesti vrstvách, abyste celé konstrukci dodali tuhost a pevnost.
5. Odstřihněte přebytečné třásně a sedáky přilepte speciálním lepidlem.
6. Přišroubujte zámky na vesla.
7. Boky lodi obruste brusným papírem.
8. Natřete loď gelcoatem zevnitř i zvenku.

Dno takových lodí je nejlépe dvojité a utěsněné, díky čemuž bude loď prakticky nepotopitelná, i když se převrátí. Trup můžete zpevnit položením dřevěných bloků podél tvaru a jejich pokrytím dvěma vrstvami skelných vláken.

Hlavní nákladovou částkou na stavbu sklolaminátové lodi vlastníma rukama pro motor je právě výroba matrice. Její výroba jen pro jednu loď bude nepřiměřeně drahá, takže před stavbou si promyslete, jak můžete náklady na samotnou matici získat zpět.

Dýha

Tento materiál pro stavbu lodi vlastníma rukama pro motor se obvykle volí, protože je široce dostupný, můžete si ho koupit téměř v každém železářství za relativně nízkou cenu. Kromě toho jsou překližkové desky tenké, snadno se ohýbají a překližku lze zpracovávat jednoduchými ručními nástroji bez velkých nákladů na materiál. Pojďme si ale zjistit, jaké jsou výhody a nevýhody stavby lodi vlastníma rukama z překližky pro motor.

Již byly uvedeny výše. Lze jen dodat, že překližkové lodě mají relativně malou hmotnost a dobrou kapacitu.

Patří mezi ně snad i skutečnost, že je obtížné ohnout překližkovou desku pod velkým úhlem, protože může snadno prasknout, a proto se tenké desky, i když se ohýbají docela dobře, při stavbě plavidla se snaží neriskovat zbytečně a stavět plovoucí plavidla převážně trojúhelníkového nebo obdélníkového tvaru, aby se zabránilo přílišnému ohýbání materiálu.

Výroba lodi z překližky

Stejně jako u stavby jakékoli jiné lodi, i při výrobě překližkových analogů by práce měla začít výkresem. Nebudeme se opakovat a připomeneme vám, že si můžete buď vytvořit vlastní výkresy motorového člunu, nebo si koupit hotové.

K stavbě plavidla budete potřebovat standardní nástroje pro práci s dřevem: pilu na kov, přímočarou pilu, hoblík, šroubovák, sekeru, kladivo, dláto, šroubovák a tak dále.

Kromě toho budete muset zakoupit:

• standardní vodotěsná překližka;
• borovicová nebo dubová deska;
• látka, kterou zakryjete tělo;
• tmel;
• vodotěsné lepidlo;
• sušicí olej nebo jiná vodoodpudivá impregnace na dřevo;
• olejomalba;
• hřebíky, šrouby, kov na výrobu vesel.

Loď s motorem se prakticky neliší od lodi určené pro vesla. Jediný rozdíl je v tom, že při stavbě lodi pro motor vlastníma rukama je záď mírně upravena: je na ní instalován zrcadlo, které je vyrobeno z vícevrstvé překližky. Je důležité, aby vydrželo uchycení motoru, takže na něm byste neměli šetřit.

Po vytvoření výkresu je třeba přenést všechny prvky na silný karton v měřítku 1:1, tedy na něm vytvořit šablony dílů v životní velikosti. Je mnohem snazší přenést všechny prvky přímo na překližku z takové kartonové šablony. Při přenosu šablony se ujistěte, že vlákna překližky probíhají podél dílu.

Poté budete muset vyříznout všechny díly z překližky, sestavit plavidlo a pečlivě upravit všechny detaily a prvky konstrukce.

Aby byla překližka lépe chráněna před vlhkostí, můžete po dokončení práce hotovou loď pokrýt skelnými vlákny. Tuto látku nalepte ve směru od kýlu k bokům a pečlivě dbejte na to, aby na ní nebyly žádné záhyby ani bubliny. Po úplném zaschnutí je nutné povrchy tmelit, napenetrovat a poté natřít.

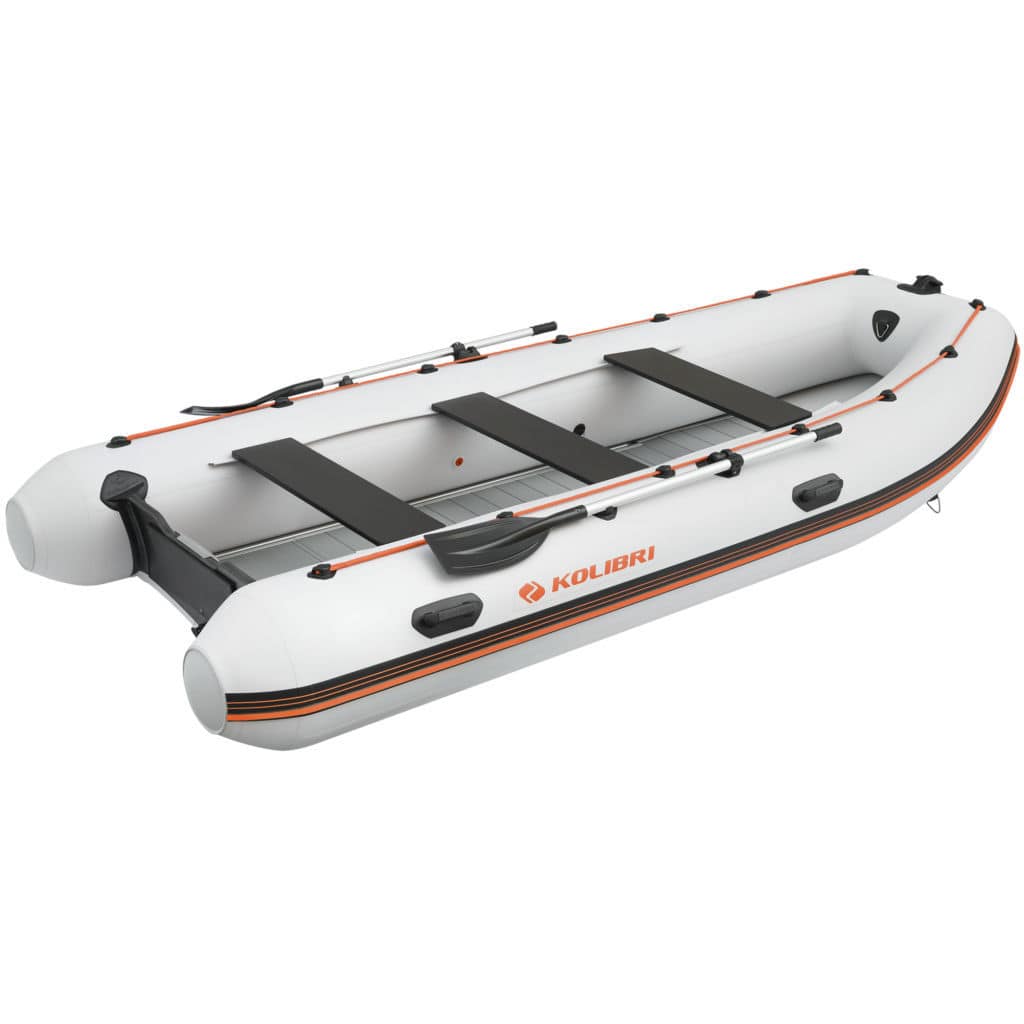

PVC loď

Nafukovací PVC čluny s motorem jsou pravděpodobně nejobtížněji vyrobitelnými plavidly. Mezi výhody těch druhých patří to, že jsou poměrně lehké, můžete si je vzít na turistické výlety a vejdou se do běžného batohu.

Ale takové lodě mají i několik nevýhod:

• Křehká, náchylná k propíchnutí: taková loď se snadno roztrhne, pokud se zachytí o keř nebo ostrý kámen.
• Drahé: výrobní náklady jsou poměrně vysoké, protože speciální materiál pro lodě je poměrně drahý.
• Musíte mít určité dovednosti: znát alespoň zásady řezání materiálu. I když najdete hotové vzory, neznalost základních pravidel řezaček může vést k poškození drahého materiálu.
• Při lepení jsou také nepřijatelné chyby, protože nebudete vždy schopni díly odloupnout, a to opět vede k dodatečným nákladům na materiál.

Výroba PVC lodi

Je zřejmé, že stavba motorového člunu z PVC vlastníma rukama, stejně jako všechny ostatní, začíná výkresem. Kromě toho však budete muset najít vzory nebo šablony všech prvků konstrukce v měřítku, abyste pak mohli samostatně vytvořit díly v plné velikosti.

• PVC.
• Lepidlo na PVC.
• Nůžky
• Střapce.

A co je nejdůležitější, budete potřebovat místo s dostatečným větráním pro stavbu lodi.

Před stavbou plnohodnotné lodi doporučujeme slepit podobný model, alespoň z běžného polyethylenu. Tímto způsobem můžete: zaprvé zkontrolovat samotné vzory (bohužel se často dopouštějí hrubých chyb) a zadruhé budete znát celý proces a pořadí montáže, což vám následně usnadní práci na velké lodi. Na první pohled se může zdát, že tato práce je zbytečná, ale v případě chyb vám může ušetřit drahé PVC.

Poté, co se ujistíte, že všechny vzory jsou správně vyrobeny, můžete začít s výrobou PVC lodi. Pečlivě upravte všechny konstrukční prvky a dobře slepte švy. Po výrobě samotné lodi budete muset ještě slepit sedadla, zrcadlo a veškeré kování. To vše lze zakoupit v obchodě nebo, pokud máte nějaké zkušenosti, vyrobit sami.

Závěr

S dostatečnou fantazií si můžete vyrobit loď s motorem vlastníma rukama z naprosto jakéhokoli materiálu. A nelze říci, že by to vyžadovalo příliš mnoho dalších znalostí a dovedností. Všechny obtíže, které vznikají ve výrobním procesu, se dají poměrně snadno vyřešit, protože na internetu je spousta informací o výrobě lodí vlastníma rukama.

Registrace

Kromě výše uvedeného dodáme, že registrace lodí o hmotnosti menší než dvě stě kilogramů a s výkonem motoru do 10,88 koní není od května 2012 vyžadována. Proto při zahájení stavby lodi vlastníma rukama pro motor nezapomeňte tyto parametry zohlednit.
