Schéma zapojení ventilátoru do koupelny přes spínač, s časovačem a regulátorem otáček

V závislosti na požadavcích a provozních podmínkách je navíc možné použít ventilátory s časovačem a (nebo) regulátorem otáček.

Nejjednodušší možností, jejíž schéma je na obr. 1A, je připojení přes světelný vypínač.

Při této metodě je ventilátor připojen paralelně k žárovce instalované v koupelně. Jejich napájecí napětí musí být přirozeně stejné. Ve většině případů je to 220 voltů.

Další řešení jsou nestandardní, například pomocí stmívače pro nastavení jasu nebo pomocí světelných zdrojů připojených přes napájecí adaptér (LED pásek). To vše lze přičíst individuálním rozhodnutím.

Nevýhodou uvažovaného schématu zapojení je, že digestoř se okamžitě vypne, jakmile zhasnou světla.

Pro samostatné ovládání ventilátoru je připojen přes samostatný spínač (obr. 1B).

V tomto případě můžete nainstalovat samostatné spínací zařízení nebo nahradit stávající spínač dvouklíčovým spínačem.

Ale zpravidla je rozsvícení světla v koupelně a na toaletě, pokud je koupelna samostatná, již provedeno pomocí dvouklíčového zařízení.

V tomto případě bude muset být změněn na tříklíčový. A pokud také plánujete nainstalovat samostatnou kapuci na toaletu pomocí nezávislého schématu ovládání, budete potřebovat čtyři směry.

V každém případě je tato možnost pracnější, protože vyžaduje položení samostatného vodiče od spínače k ​​ventilátoru.

Tyto práce by měly být prováděny s ohledem na pravidla elektrické bezpečnosti, zejména s ohledem na to, že prostory koupelny mají zvýšené nebezpečí z hlediska úrazu elektrickým proudem.

Mimochodem, v každém případě je třeba tento bod vzít v úvahu při pokládání kabeláže pro výfukové zařízení.

Vezměte prosím na vědomí:

Fázový vodič je vždy součástí mezery.

PŘIPOJENÍ KOUPELNOVÉHO VENTILÁTORU S ČASOVAČEM

Jako alternativu k přídavnému spínači můžete zvážit použití časovače, který poskytne zpoždění pro vypnutí.

Pokud nainstalujete ventilátor s vestavěným standardním časovačem, lze jej připojit podle schématu 2.

Většina těchto modelů má blok pro připojení fáze, nulových vodičů a napájecího (ovládacího) obvodu pro časovač.

Existují verze s uzemněním, které musí být připojeno na standardní zemnící vodič, pokud je v bytě vhodná elektroinstalace.

V tomto případě se neobejdete bez položení dalšího vodiče (zvýrazněného červeně), jako je tomu u samostatného spínače.

Princip fungování takového ventilátoru je následující:

1. Při rozsvícení světla v koupelně se na kontakty LT přivede napětí, které sepne vnitřní relé a spustí motor výfukového zařízení.

2. Po zhasnutí kontrolky zůstane relé ventilátoru sepnuto po stanovenou dobu a ventilátor pokračuje v provozu.

3. Po uplynutí nastavené prodlevy se ventilace vypne.

Metoda je docela pohodlná – k vypnutí dochází automaticky, ale nevýhodou je, že pokud potřebujete změnit čas časovače, musíte provést určité manipulace s ovládacími prvky (nastavení) na ventilátoru.

Také je potřeba počítat s tím, že doba zpoždění vypnutí má určitý limit a někdy nemusí stačit.

SCHÉMA PŘIPOJENÍ REGULÁTORU OTÁČEK VENTILÁTORU

Zapojení regulátoru otáček ventilátoru závisí na principu regulace napětí. Může se jednat o jednoduchý autotransformátorový obvod nebo pulzní řízení implementované na elektronických součástkách.

Proto důrazně doporučujeme použít pokyny pro konkrétní model regulátoru. V tomto článku bych rád upozornil na dva hlavní body (obr. 3).

Obrázek vlevo ukazuje obvod se společnou nulou. Toto zapojení je typické pro regulátory na bázi autotransformátorů, triaků apod.

Vpravo je připojení s galvanickým oddělením. U takových provedení nemůžete kombinovat nulový vstup a výstup, proto si pozorně přečtěte popisy.

Mimochodem, galvanické oddělení poskytuje vyšší stupeň elektrické bezpečnosti, protože nula z rozvodny se nepodílí na připojení ovládaného zařízení.

Například pro koupelnu je to důležité, stejně jako pro jiné místnosti s vysokou vlhkostí.

Toto jsou hlavní způsoby připojení koupelnového odtahového ventilátoru. Nejsou těžké ani pro začátečníky a lidi, kteří raději dělají vše vlastníma rukama.

Hlavní věc, kterou je třeba mít na paměti, je otázka elektrické bezpečnosti, a to jak během práce, tak během následného provozu.

Doporučené materiály:

Efektivní systém přívodu a odvodu vzduchu spolu s vytápěním udržuje komfortní parametry mikroklimatu v koupelně. Instalace ventilátoru v koupelně je navržena tak, aby urychlila výměnu vzduchu, když si přirozené větrání nedokáže poradit s kondenzací a nepříjemným zápachem.

Výpočet

Výkon digestoře v bytových domech by měl být vypočítán podle SP 54.13330.2016, tabulka 9.1. Pro koupelny, toalety a sprchy je hodnota 25 m³/h: http://docs.cntd.ru/document/456054198.

Montážní funkce

Správné místo pro plánovanou instalaci jednotky je určeno umístěním a konstrukcí větracích potrubí. V soukromém domě lze v podkroví umístit výkonný ventilátor, který zajistí odsávání ze skupiny vzduchovodů.

Verze pro byt zpravidla zahrnuje instalaci axiálního modelu místo mřížky ve výfukovém potrubí.

Pro napínací a zavěšené stropy se používají stropní verze, které jsou pomocí objímky připojeny k výstupu větrací šachty, nebo potrubní jednotky, zabudované mezi sekcemi vzduchovodů.

Vnější stěna umožňuje vyvrtat větrací otvor přímo do ulice, čímž se minimalizují tlakové ztráty. Metoda je uvedena v dokumentaci výrobce, nevýhody:

• potřeba ochrany před srážkami, větrem a možností zamrznutí;
• průvan kvůli netěsnému ventilu.

Existují univerzální modifikace pro horizontální i vertikální instalaci. Přípustné polohy jsou vždy uvedeny v návodu. Minimální výška nástěnných zařízení od podlahy je 2,3 m, vzdálenost od rohu, stropu je větší než 30 mm.

Pro vaši informaci. Lopatky ventilátoru a valivá ložiska hučí. Horizontální instalace snižuje životnost jednoduchých pouzder na polovinu a valivá ložiska během prostojů korodují. Tiché modely jsou vybaveny speciálně profilovanými oběžnými koly, motorem na kluzných ložiskách s magnetickým systémem (MLS), který kompenzuje hmotnost rotoru.

Požadavky na elektrickou bezpečnost jsou stanoveny v § 7 Předpisů pro elektroinstalaci. Krytí elektrického ventilátoru instalovaného v zóně 2 nesmí být nižší než IP44. Verze s dvojitou izolací (celoplastové pouzdro) lze použít bez uzemnění. V opačném případě se zemnící vodič připojí k odpovídající svorce zařízení.

kůň

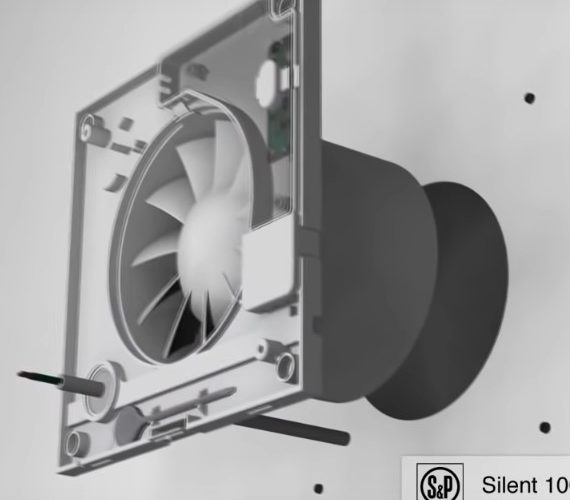

Nástěnné verze se obvykle připevňují šrouby v rozích plastového rámu. Po odstranění předního krytu si označte středy, vyvrtejte otvory a zatlučte plastové hmoždinky ze sady.

Před upevněním se kabel protáhne otvorem v rámu.

Pokud nechcete vrtat dlaždice, můžete rám upevnit tekutými hřebíky.

Připojení

Existuje několik způsobů připojení koupelnového ventilátoru v závislosti na typu ovládání. Modely, které se zapojují přímo do zásuvky, jsou často vybaveny spínačem, který se aktivuje šňůrou.

• Drát se zástrčkou ne vždy stačí k dosažení třetí zóny, kde jsou zásuvky povoleny elektroinstalačním řádem.
• Mechanické spojení s kabelem není příliš spolehlivé.
• Kontakty zástrčky a vypínače ve sprše oxidují.
• Budete se muset smířit s hlukem, prouděním vzduchu nebo si pamatovat, že je třeba pravidelně zapínat digestoř, když v okolí nejsou žádní lidé.

Rovnoběžně s lampou

Schéma paralelního zapojení s žárovkou je nejzákladnější. Budete potřebovat krátký dvouvodičový kabel, položený s nejnižšími náklady, například po dokončení opravy.

• Návrh během postupů.
• Digestoř se spustí pouze tehdy, když svítí kontrolka.
• U výrobků s časovačem není možné nastavit dobu provozu, protože ovládací terminál musí být neustále pod napětím.

Schémata se senzory

Myšlenkou je řídit napájení na základě signálu ze senzoru:

• hnutí;

• otevírání dveří;

• vlhkost, vzácně – teplota.

Doporučuje se používat společně s relé zpožděného vypnutí. Přítomnost druhé funkce zpožděného zapnutí v zařízení chrání před negativními účinky spojenými s větráním: hlučné lopatky, chladný vánek. Pokud větrání nestihlo odstranit vlhkost a pachy, budete muset znovu jít dovnitř a mírně pootevřít dvířka, což je nepraktické.

Implementace vyžaduje položení dalšího vedení od senzoru. Upevnění a umístění senzoru není vždy zajištěno konstrukcí dveří a obložení.

Upozornění! Paragraf 7.1.52 elektroinstalačního řádu zakazuje instalaci rozvodných a ovládacích zařízení na toaletách a v koupelnách. Světelné spínače jsou považovány za ovládací zařízení.

Porušení může mít za následek úraz elektrickým proudem, falešné vypnutí proudových chráničů v důsledku svodových proudů způsobených vlhkostí. Existují legální způsoby, jak tento zákaz obejít:

Zvažte koupi jednotky s hygrostatem, pohybovým senzorem a časovačem, abyste se vyhnuli nákladům a potížím s instalací samostatných jednotek.

Připojení přes jednoklíčový spínač

Tato metoda je z hlediska možností výhodnější než ty, které jsou posuzovány, protože umožňuje:

• Spusťte digestoř se zavřenými dveřmi, aniž byste vstupovali do místnosti.
• Implementujte funkcionalitu úprav s časovačem a hygrostatem.

Bude nutné položit třívodičový kabel (pro ventilátory s uzemněním – čtyřvodičový kabel) od zařízení k rozvodné skříni (mimo koupelnu), ke které je připojen spínač. Výkon motoru zpravidla nepřesahuje 15 W, proto se kabel volí na základě konstrukční spolehlivosti a snadnosti spínání: VVGng-LS 3×1,5 mm².

Výkresy v návodu nezobrazují krabice a mezilehlé svorkovnice, takže pro začátečníka je těžké si představit skutečné zapojení.

Rozšířený diagram vypadá takto:

Zapojení bez rozvodné krabice se spínáním v pomocné krabici spínače se nedoporučuje z důvodu nedostatku prostoru. Je racionální připojit vodiče v rozvodné krabici pomocí svorkovnic s povinným označením vodičů.

Značení a účel vodičů:

• L – napájení (fáze).
• T – napájení řídicí desky (fáze). Označení SL se nachází na desce, proto si pečlivě přečtěte pokyny.
• N je nula.

Pro připojení zařízení sejměte přední kryt (mřížku) a zasuňte vodiče do svorek odpovídajících označení.

Pro dvouvodičové zapojení je pro ovládání motoru nutné propojit fázové a řídicí svorky pomocí propojky:

Varianta se spínačem se dvěma klíči

Zásadně se liší od předchozího nezávislým ovládáním. První část klíčového spínače je zahrnuta v obvodu lampy, druhá je spínána s elektrickým ventilátorem. Rozvodnou krabici lze k spínači připojit třívodičovým kabelem, který rozvádí vodiče, ale je správnější vést samostatné vedení.

Důležité! Vždy se odpojuje fáze, nikoli nula. Při připojování ke svorkám zařízení nezaměňujte vodiče.

Pro sprchový kout osvětlený dvěma skupinami lamp ovládaných dvoutlačítkovým zařízením bude nutné nainstalovat samostatný spínač pro elektrický ventilátor.

Pozor! Svorkovnice zařízení je vždy pod síťovým napětím 220 V! Při servisu odpojte obvod od napětí vypnutím automatu v bytovém rozvaděči!

dálkové ovládání

Dálkově ovládané produkty jsou funkčně lepší než ostatní, ale stojí třikrát nebo vícekrát více.

• Přímo z rozvodné skříně. Ručně, v případě potřeby, vypněte tlačítkem na samotném zařízení.
• Pomocí dvoutlačítkového nebo samostatného nástěnného vypínače mimo koupelnu.

Postup instalace je podobný jako u verzí bez dálkového ovládání. „Elitní“ vlastnosti jsou zdůrazněny následujícími doplňky: odnímatelný motor, vyměnitelné trubky a další.

Funkce přizpůsobení

Některé výrobky jsou vybaveny přepínačem nebo propojkou pro spojení toaleta/koupelna. V prvním případě dochází k zapnutí současně se sepnutím napájecího obvodu. Ve druhém případě je k dispozici nastavitelná pauza, která stačí k tomu, aby uživatel opustil místnost.

Například u produktů ERA se propojka nachází na řídicí desce v horním rohu:

MAICO má propojky poblíž LED indikátorů režimu:

U produktů vybavených hygrostatem a časovačem jsou k dispozici následující nastavení:

• úroveň vlhkosti;
• zpoždění vypnutí.

Zejména zástupci řady Electrolux EAFM-TH mají: senzor vlhkosti s regulačním rozsahem 40 – 100 %, časovač se zpožděním nastaveným od 1 do 20 minut. Nastavení se provádí šroubovákem.

Pokud je nastavená hodnota vlhkosti nižší než skutečná, digestoř se zapne, i když je osvětlení vypnuté. Za tímto účelem je na desku neustále přiváděno napětí. Elektrický ventilátor bude pokračovat v provozu, dokud nebude dosaženo nastavené úrovně vlhkosti, bez ohledu na nastavený čas vypnutí světla. Pokud je nastavená úroveň vlhkosti vyšší než vlhkost v místnosti, zařízení se po uplynutí nastaveného časového intervalu vypne.

Závěr

Je vhodné plánovat instalaci odsávacího ventilátoru během rekonstrukce, jinak nastanou problémy s elektroinstalací. Před výběrem produktu se rozhodněte, jaký druh ovládání je potřeba.

Úsporou na funkcích zařízení utratíte peníze za autonomní senzory a získáte potíže s instalací. Model bez řídicí desky připojte třívodičovým kabelem s ohledem na možnou výměnu v budoucnu.

Nezapomeňte na bezpečnost, před zahájením práce si pečlivě přečtěte návod. Na desce zařízení vyhledejte nastavovací prvky a označení svorek, abyste se vyhnuli chybám.
