Elektronický odpuzovač krtků s vlastním elektronickým obvodem

Hlavním účelem odpuzovače je bojovat proti krtkům v chatkách, trávnících, zeleninových zahradách a květinových záhonech. Elektronický odpuzovač krtků „Tornado OZV.01“ je zcela bezpečný pro lidi, rostliny, užitečný podzemní hmyz a červy a je nejoptimálnějším a ekologicky nejšetrnějším prostředkem pro boj s krtky.

Tornado OZV.01 je nutné pro použití na otevřených prostranstvích, proto je odpuzovač voděodolný a chráněný před deštěm a sněhem.

Schéma odpuzovače krtků Tornado OZV-01

Pomocí elektronického obvodu odpuzovače můžete sestavit odpuzovač vlastníma rukama

Generátorový obvod pro odpuzování hlodavců

Elektrický obvod generátoru obsahuje generátor ultrazvukových vibrací (C3, C4, DD1.3, DD1.4, R3, R4), nízkofrekvenční modulátor (C1, C4, DD1.4, R1, R2), výkonový zesilovač pomocí tranzistorů VT1- VT3, emitor, který využívá vysokofrekvenční reproduktor 4GDV-1.
Generátor vysílá frekvenčně modulované oscilace v rozsahu 15….40 kHz. Kmitočet lze nastavit rezistorem R4, modulační kmitočet se nastavuje rezistorem R2 v rozsahu 2. 10 Hz.
Pokud nainstalujete kontakt SB1 tak, že v případě neoprávněného vstupu do místnosti tento kontakt sepne, generátor může fungovat jako siréna bezpečnostního alarmu, protože začne vysílat frekvenční modulaci v rozsahu 1000. 2000 Hz.
Důležité je, že při dlouhodobé práci v jednom frekvenčním rozsahu si potkani zvyknou, proto je potřeba 2-4x týdně měnit parametry vyzařování s odpory R2-R3. Nebo připojte kondenzátor C4 ke kusu drátu, který vytvoří dodatečnou kapacitu, která se mění se změnami teploty a vlhkosti. Frekvence se pak bude náhodně měnit.

Obvod generátoru

Elektrický obvod zařízení na odpuzování krys a myší

Odpuzovač krys a myší je určen k odpuzování hlodavců v městských oblastech a na venkově. Může být také instalován v autě pro ochranu kabeláže. Princip fungování modelu je založen na generování ultrazvukových vln o frekvenci asi 23 kHz. Většina hlodavců nemůže vydržet zvuk této frekvence a začne být úzkostná a opustí svá stanoviště. Doporučené pouzdro BOX-G020. Rozměry plošného spoje jsou 53×28 mm.

akční oblast,
20 2 mXNUMX;
napájecí napětí,
9 V;
aktuální spotřeba,
50 mA;
provozní frekvence,
16…28 kHz.

Obvod odpuzovače krys a myší

Elektrický obvod odpuzovače psů

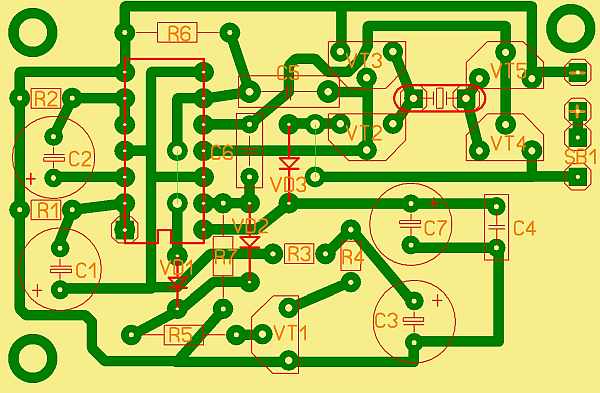

Jednoduchá verze odpuzovače psů (obr. 1) je sestavena na jednom digitálním mikroobvodu (DD1) a pěti tranzistorech (VT1

VT5). Generátor infrazvuku je vyroben z logických prvků DD1.1, DD1.2, rezistorů R1, R2 a kondenzátorů Cl, C2. Jedná se o symetrický multivibrátor produkující obdélníkové impulsy s frekvencí 1,5 Hz.

Při montáži odpuzovače psů nemůžete vůbec používat mikroobvody, pak se počet tranzistorů zvýší na devět. Na obr. 2 je schéma druhé verze odpuzovače, přesněji jeho části (zbytek je podle obr. 1), ve kterém se infrazvukový generátor skládá z tranzistorů VT6, VT7, kondenzátorů C1, C2 a rezistorů R1 -R4 a ultrazvukový generátor se skládá z tranzistorů VT8, VT9, kondenzátorů C4, C5 a rezistorů R7-R10. Obvod „kradení“ ultrazvukové frekvence má rezistory R5, R6, kondenzátor SZ, tranzistor VT1 a diody VDI, VD2.

Abyste při nastavování, které spočívá především ve volbě odporu rezistorů R3 (obr. 1) nebo R5 (obr. 2), mohli určit jeho činnost sluchem, jsou na chvíli dva kondenzátory s kapacitou alespoň 4 připojené pájením paralelně s kondenzátory C5 a C6800 pf každý.

Odpuzovač krtků je elektronické zařízení, které vám umožní jednoduše, efektivně a humánně se zbavit krtků na vašich zahradách. Tento odpuzovač krtků je ve skutečnosti jednoduchý akustický generátor s reproduktorem. Zařízení vysílá signál s frekvencí asi 30 Hz a dobou trvání dvě sekundy přibližně každých 300 sekund.

frekvence zvukového signálu:

Přečtěte si více

Nepravidelný menstruační cyklus po porodu během laktace

Základní schéma odpuzovače krtků je uvedeno níže. Jak vidíte, zařízení se skládá ze dvou generátorů sestavených na prvcích (DD1.1 a DD1.2) NAND (AND-NOT) se Schmittovým spouštěčem.

Zařízení má neobvyklý vypínač – jazýčkový spínač ovládaný konvenčním magnetem. Když je kontakt jazýčkového spínače rozpojený, v důsledku rezistoru R1 bude pin 1 prvku DD1.1 v nízkém stavu. V tomto případě generátor na prvku DD1.1 nefunguje. V tomto klidovém stavu je výstup DD1.1 vysoký, takže bylo nutné přidat prvek DD1.4. Ve vypnutém stavu bude pin DD1.2 v nízkém stavu, což znemožní provoz generátoru tónů s frekvencí 300 Hz.

V důsledku toho je výstup DD1.2 vysoký a výstup DD1.3 nízký. Stojí za zmínku, že v klidovém stavu, když magnet není v blízkosti jazýčkového spínače, je obvod pod napájecím napětím, ale prakticky nespotřebovává proud. Pokud je magnet umístěn na jazýčkový spínač, jeho kontakty se sepnou a generátory začnou pracovat.

V klidovém stavu je kondenzátor C3 nabit na plné napájecí napětí, což znamená, že pin 2 DD1.1 je vysoký. Po zapnutí vysoká úroveň přicházející na pin 1 spustí generátor s frekvencí 300 Hz. Protože výstup DD1.1 bude nízký, kondenzátor C3 se začne vybíjet přes rezistory R2 a R3. Protože rezistor R3 má výrazně nižší odpor než R2, bude určovat dobu vybíjení kondenzátoru C3.

Když napětí na kondenzátoru C3 a pinu 2 DD1.1 klesne pod spodní spínací práh logického prvku (Schmittův spouštěč, tj. s hysterezí), DD1.1 to vnímá jako nízký stav a na výstupu se objeví vysoká úroveň.

V důsledku toho se generátor DD1.2 vypne a kondenzátor C3 se začne nabíjet přes rezistor R2. Dioda VD1 bude nyní ve stavu zpětné vodivosti a rezistor R3 se nebude podílet na nabíjení kondenzátoru C3. Doba nabíjení bude určena rezistorem R2 a tato doba bude výrazně delší než doba vybíjení.

Aby byl zvuk nepříjemnější a také aby se šetřila energie baterie, byl na DD1.2 přidán generátor, který produkuje signál s výrazně nižší frekvencí a nízkým pracovním cyklem.

Logicky je prvek DD1.2 generátor tónů s frekvencí 300 Hz. Generační frekvence je určena hodnotami prvků C4, R4. Obvod obsahuje další rezistor R5 a diodu VD2. Ty slouží ke změně činitele pracovního cyklu generovaného DD1.2.

Je známo, že prahové hodnoty spínání prvků obvykle nejsou umístěny symetricky vzhledem ke středu napájecího napětí, a proto by se náplň měla lišit od 50 %. Generování s náplní 50 % nám poskytne v reproduktoru poměrně hlasitý zvuk.

V praxi se ukázalo, že malá změna pracovního cyklu nemá nijak zvlášť vliv na hlasitost zvuku a ve skutečnosti nebyly prvky R5 a D2 instalovány, a to i přesto, že pracovní cyklus je v tomto případě menší než 50 %.

Pokud si někdo chce vybrat optimální náplň, lze to provést výběrem odporu rezistoru R5 a také změnou směru diody VD2 (může se lišit od směru uvedeného na obrázku). Přidáním rezistoru R5 se frekvence zvuku mírně sníží. To není problém. Výše uvedená hodnota 300 Hz je přibližná a pro dosažení přesné hodnoty není vůbec třeba volit žádné prvky. Potřebujeme získat hlasitý zvuk, který krtky děsí. Není důvod se domnívat, že krtci reagují na zvuky s přesně definovanou frekvencí.

Přečtěte si více

Ervené a růžové skvrny na kůži - co to může být

Signál z generátoru DD1.2 je poté přiveden do vyrovnávací paměti DD1.3 a poté na dvojici komplementárních tranzistorů VT1, VT2. Když se napětí na výstupu prvku DD1.3 (pin 10) blíží napájecímu napětí, tranzistor VT1 se otevře. Nabíjecí proud kondenzátoru C5 protéká reproduktorem. Když napětí na výstupu DD1.3 klesne téměř na nulu, tranzistor VT2 se otevře a vybíjecí proud kondenzátoru C5 protéká reproduktorem.

Popsaná konstrukce využívá princip vytváření vibračních kmitů v zemi k odpuzování hlodavců – to je činí ostražitými a odcházejí hledat klidnější místa. Jedním z jednoduchých způsobů, jak vytvořit vibrace, je zapíchnout do země dřevěné nebo kovové kolíky s připevněnými korouhvičkami – větrníky. Můžete ale také zkusit použít „elektroniku“ a místo větrného mlýna použít vibrační motor. Zde není vyžadován zvláštní výkon a pro lepší účinnost a pokrytí větší plochy stačí zvýšit počet takových odpuzovačů. Jako vibrační motory můžete použít jak hotové „vibrační zvonky“ z mobilních telefonů, tak i výkonnější, ale vyžadující trochu úpravy, nízkonapěťové motory ze starých kazetových magnetofonů nebo autorádií (samotná úprava spočívá v upevnění malého excentru na hřídeli).

Nejjednodušší verzí takového provedení je vzít baterii 6-12 V a připojit k ní několik vibračních motorů (pic.1). Baterie by měla mít odpovídající kapacitu a měla by vystačit na několik dní práce. Samozřejmě si můžete vzít několik baterií a měnit je podle toho, jak se vybíjejí, nebo jednoduše každou baterii připojit k vlastnímu vibračnímu motoru – tato možnost má menší problémy s dráty.

Pro ještě hospodárnější využití baterie je nutné sestavit obvod ovládání motorů, který zajistí jejich přerušovaný chod – např. zapínání na 0,2. 0,5 sekundy s několikasekundovými pauzami. Na obrázek 2 – fotografie ve fázi rozvržení takového schématu, na obrázek 3 – výsledný obvod pro řízení jednoho vibračního motoru.

Princip činnosti obvodu je jednoduchý – na prvcích DD1.1, DD1.2 a DD1.3 je sestaven generátor s upraveným pulzním pracovním cyklem (přibližné časové charakteristiky jsou uvedeny v obrázek 4). Frekvenci a trvání pulzů lze zvolit v širokých mezích výběrem hodnot kondenzátoru C1 a rezistorů R2 a R3.

Prvek DD1.4 je oddělovací prvek, napětí z jeho výstupu je přiváděno do emitorového sledovače namontovaného na tranzistoru VT1, jehož zátěží je motor M. Rezistor R5 je proud omezující odpor, jeho odpor a celkový ztrátový výkon se volí na základě elektrických parametrů motoru. Dioda VD3 chrání tranzistor před pulsy s obrácenou polaritou, které se mohou objevit, pokud se hřídel motoru dále otáčí setrvačností, zatímco tranzistor je již uzavřen. Při použití motoru zobrazeného na obrázek 5, k takovým impulsům nedošlo (dva takové motory byly vyjmuty ze starého autorádia).

Napájecí napětí +12 V je do obvodu přiváděno přes diodu VD4 – jedná se o druh ochrany proti náhodnému přepólování při připojování vodičů k baterii. Kondenzátor C2 funguje jako odrušovací prvek, C3 – jako akumulační (vyhlazuje pulzace v napájení při běžícím motoru).

Přečtěte si více

Dieta pro exacerbaci gastritidy s vysokou kyselostí, zásady výživy

Maximální odběr proudu obvodu při použití zobrazeného motoru dosahuje v okamžiku zahájení otáčení hodnot 90. 100 mA. Proto je v případě vysokého odběru proudu nutné místo tranzistoru VT1 umístit buď kompozitní tranzistor s vysokým výkonem (například KT829), nebo jej sestavit ze dvou, jak je znázorněno na obrázek 6Kapacitu kondenzátoru C3 je třeba zvýšit na 330. 1000 μF a hodnotu rezistoru R5 snížit.

Jak bylo uvedeno výše, vibrační motory byly motory z páskové mechaniky autorádia, dále ze starého sovětského magnetofonu a z CD mechaniky. Jako excentry byly použity matice M5-M6, krátké kovové sloupky a samořezné šrouby přibližně stejné hmotnosti (viz. pic.5). To vše bylo přilepeno k hřídelím motoru tavným lepidlem a poté omotané izolační páskou. Byl také testován „vibrační alarm“ z mobilního telefonu a vše fungovalo dobře, ale nebyl použit v odpuzovači, protože se plánovalo jeho použití v jiných experimentech.

Všechny tyto repelenty (pic.7) byly shromážděny na žádost souseda, který byl letním obyvatelem. Po nějaké době pak požádal o sesbírání dalších kusů – ukázalo se, že krtci, kteří ho obtěžovali, odešli do sousedních letních chalup a nyní mají i jejich majitelé co dělat. Jak vidíte na obrázku, vibrační motory a desky s elektronikou byly umístěny do plastových pouzder vhodných velikostí a upevněny na dřevěných a kovových kolících-tyčích (ty kovové jsou zbytky „prahů“, dlouhých asi 60 . 70 cm). Soused říká, že je také přikryl nahoře plastovými lahvemi rozříznutými napůl – to je jak ochrana před deštěm, tak i další vibrace z toho, že lahve jsou otřásány větrem.

V příloze textu jsou soubory rozložení pro dvě varianty desek plošných spojů ve formátu programu Sprint-Layout – jedna varianta pro povrchovou montáž s vývodovými součástkami, druhá – s částečným využitím SMD součástek. Výkres „nízkoproudé“ verze SMD je kreslen z tiskové strany a při použití LUT bude potřeba povolit režim „zrcadlení“.

Andrey Goltsov, r9o-11, Iskitim, léto 2017

Léto se brzy blíží a bude mnoho komárů, pakomárů a dalších otravných pakomárů. Proto navrhuji sestavit schéma jednoduchého, ale velmi potřebného zařízení – ultrazvukového odpuzovače.

SCHÉMA ULTRAZVUKOVÉHO ODPLAZOVAČE

Dlouholetá debata o tom, zda elektronické prostředky pomáhají proti těmto ošklivým tvorům schopným otrávit jakoukoli letní dovolenou, neustává. Rozhodli jsme se k této záležitosti přidat své dva centy. Vše je děláno na jednom mikroobvodu KLN2, který obsahuje 6 střídačů.

Pomůže ultrazvukový odpuzovač krys a myší zbavit se hlodavců?

Princip fungování odpuzovače krtků spočívá v tom, že elektronické zařízení generuje vibrační impulsy s frekvencí přibližně Hz. Tyto vibrace způsobují v zemi seismické vlny, které se v ní dobře šíří. Vzhledem k tomu, že krtci dokáží vnímat i slabé vibrace půdy na velkou vzdálenost, takové silné impulsy u nich vyvolávají strach a zvířata opouštějí svá stanoviště. Odpuzovač krtků a medvědů Tornado OZV. Na základě mnohaletého pozorování a také s ohledem na pozitivní zpětnou vazbu od našich zákazníků můžeme s jistotou říci, že tento odpuzovač je nejlepším prostředkem pro zbavení se krtků, ale i myší – hrabošů žijících v zemi.
