Elektrické rozvaděče: typy, účel, instalace a vlastnosti

Elektrické rozvaděče hrají klíčovou roli v zajištění bezpečnosti a spolehlivosti elektrických systémů. Slouží k organizaci zařízení elektrických rozvaděčů, ve kterých jsou shromážděny a chráněny elektrické vodiče, bezpečnostní prvky, jističe, relé a další zařízení nezbytná pro napájení budov, soukromých domů, bytů, kanceláří a zařízení.

Jednou z hlavních funkcí elektrických rozvaděčů je bezpečnost. Poskytují ochranu před přetížením, zkraty a dalšími nouzovými situacemi, které mohou nastat v elektrických sítích. V případě poruchy elektrický rozvaděč automaticky odpojí napájení, čímž zabrání vzniku požáru nebo poškození elektrických zařízení. Díky tomu jsou elektrické rozvaděče důležitým článkem v systému hašení požárů a zajišťují bezpečnost v budovách a stavbách.

Elektrické rozvaděče navíc zajišťují organizaci a řízení elektrické energie. Umožňují kontrolu a distribuci spotřeby elektrické energie, čímž zabraňují přetížení elektrické sítě. To je obzvláště důležité pro velké objekty, jako jsou průmyslové podniky a komerční budovy, kde je vyžadována efektivní organizace energetického systému a úspory energie.

Elektrické rozvaděče usnadňují údržbu a opravy elektrických systémů. Všechny potřebné prvky a zařízení jsou shromážděny na jednom místě, což zjednodušuje přístup pro servisní personál. Pokud je nutná výměna nebo oprava, lze tak učinit rychle a bezpečně, čímž se minimalizují prostoje a snižují náklady na údržbu.

Potřeba elektrických rozvaděčů vzniká v jakýchkoli zařízeních, kde je dodávána elektřina. Mohou to být obytné budovy, kancelářské a nákupní komplexy, průmyslové podniky, nemocnice, školy a další instituce. Bez elektrického rozvaděče není možné zajistit správný provoz elektrických systémů a zaručit jejich bezpečnost.

Jaké typy elektrických panelů existují?

Existuje několik různých typů elektrických panelů v závislosti na jejich funkcích a účelu.

• Rozvodné skříně (také známé jako rozvodné skříně): Jedná se o hlavní rozvaděče, které slouží k distribuci elektrické energie různým spotřebitelům. Obvykle se instalují na vstupu elektrické sítě a mají jističe nebo pojistky, které chrání před přetížením a zkraty.
• Řídicí a automatizační desky: jedná se o desky, které se používají k řízení a monitorování elektromechanických systémů. Obsahují relé, stykače, tlačítkové spínače a další zařízení nezbytná k řízení elektromotorů, čerpadel a dalších zařízení.
• Průmyslové automatizační panely: Jedná se o specializované panely používané k automatizaci průmyslových procesů. Obvykle obsahují programovatelné logické automaty (PLC), senzory, převodníky a další zařízení, která monitorují a řídí provoz průmyslových strojů a zařízení.
• Panely energetických systémů: Jedná se o panely používané k řízení a ochraně energetických systémů, jako jsou solární panely nebo generátory. Zajišťují přepínání a řízení elektrické energie mezi různými zdroji energie a spotřebiči.
• Speciální desky: v závislosti na specifických požadavcích a podmínkách použití lze vytvořit i jiné typy desek. Mohou to být desky pro systémy video dohledu nebo alarmů, desky pro silová elektrická zařízení, desky pro nízkonapěťové systémy a mnoho dalších.

Je možné si rozvaděč sestavit svépomocí?

Teoreticky je možné sestavit rozvaděč svépomocí, ale to vyžaduje určité znalosti a dovednosti v elektrotechnice. Je třeba vzít v úvahu, že práce s elektrickými zařízeními je potenciálně nebezpečná a při nesprávné instalaci může vést ke zranění nebo poškození zařízení.

Při montáži rozvaděče je třeba vzít v úvahu následující body:

• Znalost požadavků a předpisů: Před zahájením práce je nutné prostudovat bezpečnostní požadavky a předpisy týkající se elektrických instalací a elektrických zařízení.
• Správný výběr komponentů: Je nutné vybrat kvalitní komponenty, které splňují požadavky projektu a předpisů. Je důležité zvážit typ, velikost a vlastnosti jističů, pojistek, relé a dalších zařízení.
• Správné označení a zapojení: Je důležité správně označit každý vodič a zařízení v rozvaděči, aby bylo zajištěno správné zapojení a předešlo se chybám. Je nutné dodržovat schéma zapojení a správnou postupnost instalace.
• Správné zapojení: vodiče musí být správně umístěny a zajištěny uvnitř rozvaděče. Je nutné zohlednit trasy průchodu, minimalizovat křížení vodičů různých účelů a zajistit bezpečnou vzdálenost mezi nimi.
• Kontrola a testování: Po sestavení a zapojení rozvaděče je nutné zkontrolovat a otestovat jeho funkčnost. To zahrnuje kontrolu správné činnosti jističů a dalších zařízení, jakož i kontrolu zkratů a přetížení.

Kde začít s montáží štítu?

Montáž elektrického rozvaděče začíná vypracováním schématu elektrického napájení domu. To vám umožní určit potřebné množství zařízení, vybrat vhodné jističe a proudové chrániče (RCD) na základě průřezu kabelů a vodičů, jakož i typu a výkonu instalovaných domácích spotřebičů.

Schéma napájení pomůže systematizovat a pochopit potřeby napájení a ochrany každého spotřebitele. Je důležité si uvědomit, že všichni spotřebitelé s výkonem 2 000 W nebo více musí být přiděleni do samostatné skupiny, což vyžaduje použití pevného měděného kabelu a jističe 16 A. To je nezbytné pro zajištění bezpečnosti a prevenci přetížení.

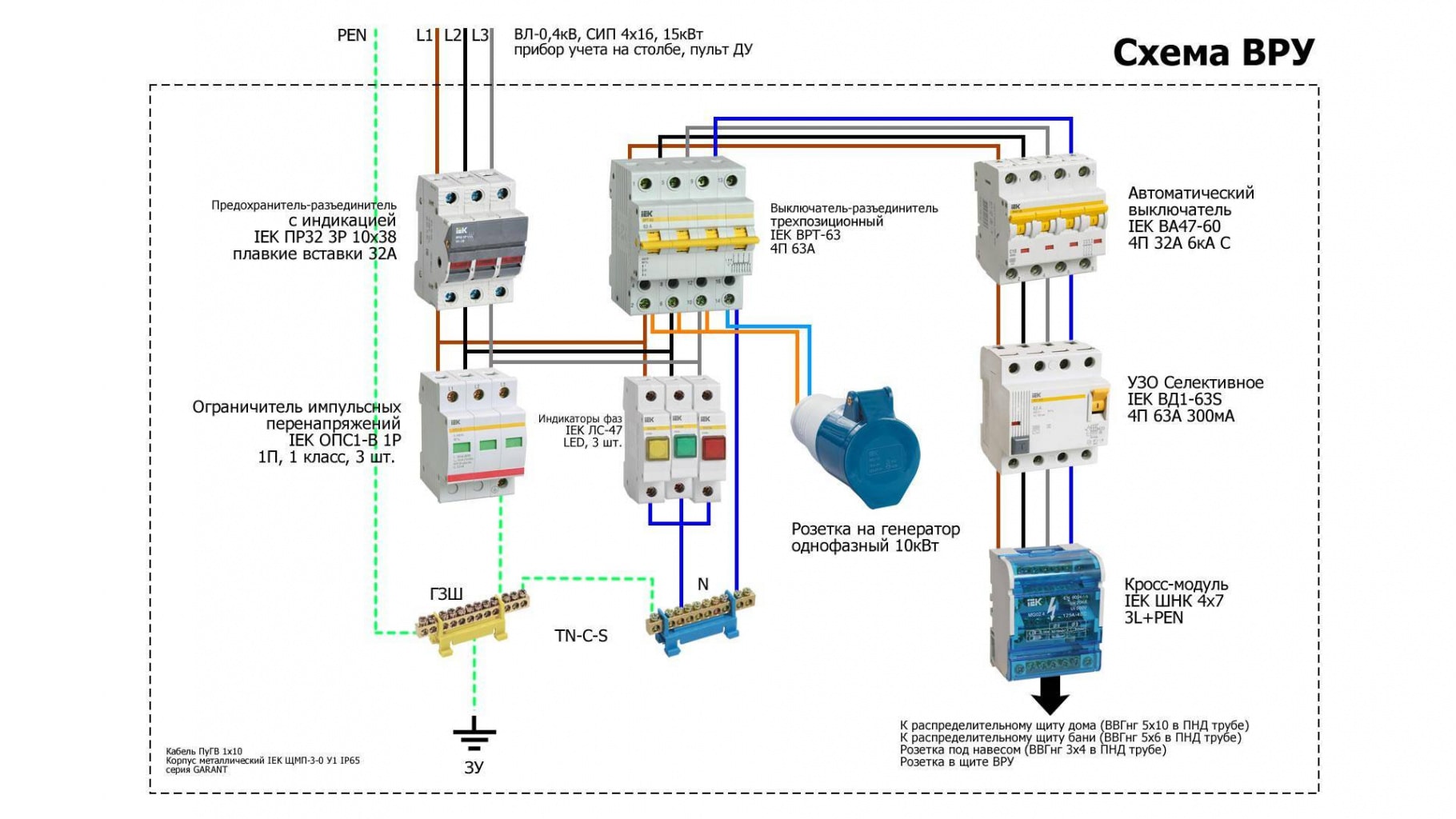

Dále byste měli nakreslit schéma rozvodné skříně, které bude odrážet všechny jističe, proudové chrániče, stykače a další moduly použité v napájecím systému. Schéma by mělo také uvádět průřezy všech použitých kabelů a vodičů a také zátěž pro každé vedení.

Důležitým krokem při montáži rozvaděče je správná identifikace a označení každého prvku a vodiče uvnitř rozvaděče. To umožňuje snadnou identifikaci každé komponenty a usnadňuje proces instalace a údržby v budoucnu.

Vzhledem ke složitosti a odpovědnosti elektroinstalačních prací se vždy doporučuje konzultace se zkušeným elektrikářem nebo specialistou z elektrotechnické firmy. Ten vám bude schopen poskytnout odborné vedení a pokyny, pomoci s rozvržením a zajistit bezpečnost a účinnost vašeho rozvaděče.

Instalace a připojení prvků

Instalace a připojení prvků v elektrickém rozvaděči jsou důležitými kroky v tomto procesu. Pro větší pohodlí a sjednocení mají všechny moderní jističe a proudové chrániče (RCD) standardní uchycení určené pro DIN lištu. Pro instalaci prvku se jeho plastová zarážka zahákne na lištu a spodní část prvku je třeba zatlačit prstem, aby zacvakl na místo.

Po instalaci prvku zbývá jej zapojit podle schématu napájení. Vodiče by měly být zasunuty do odpovídajících svorek prvků a kontakt by měl být zajištěn pomocí šroubováku a utažením šroubu. Je důležité šroub příliš neutahovat, aby nedošlo k poškození vodiče.

Instalace a připojení prvků musí být prováděny při vypnutém napájení a všechny spínače musí být v poloze „vypnuto“. Nepracujte s vodiči oběma rukama současně, abyste snížili riziko úrazu elektrickým proudem. Po připojení několika prvků se zapne napájení, počínaje vstupním spínačem, a poté se postupně zapínají instalované prvky, přičemž se kontroluje jejich zkrat.

Jistič na vstupu přijímá fázi ze zdroje napájení a jeho výstup je připojen k odpovídajícímu vstupu proudového chrániče (pomocí měděné propojky). V některých obvodech je nulový vodič ze vstupu přiveden přímo k odpovídajícímu vstupu proudového chrániče a poté na sběrnici. Fázový vodič z výstupu ochranného zařízení je připojen k připojovacímu hřebenu automatů.

Instalace dvoupólového vstupního jističe je bezpečnostním požadavkem a umožňuje úplné odpojení sítě od napětí v případě poruchy. Zapojení proudového chrániče by mělo být provedeno v souladu s odpovídajícím schématem. V tomto případě je nutné věnovat pozornost uzemňovacímu vodiči, který musí být připojen k odpovídající sběrnici v rozvaděči. Přítomnost uzemnění je důležitým aspektem bezpečnosti v elektrické síti.

Při svépomocí montáže stínění byste měli vzít v úvahu, že vstupní jistič a elektroměr budou zaplombovány dodavatelem energie. Vstupní jistič nemá speciální šroub pro plombu, proto se doporučuje jej instalovat do samostatné krabice uvnitř společného stínění.

Jakmile jsou všechna potřebná zařízení nainstalována na montážní lištu, je nutné připojit jejich vstupy. To lze provést pomocí propojek nebo speciálních sběrnic. Volba závisí na preferencích a elektrických požadavcích. Je důležité si uvědomit, že kvalita spojení pomocí sběrnic je považována za spolehlivější než pomocí propojek.

Výběr strojů pro dům a byt

Tyto přístroje jsou navrženy tak, aby ručně vypínaly a zapínaly napájení a také se aktivovaly v případě zkratu v obvodu. Proudový chránič (RCD) kontroluje svodový proud, ke kterému dochází při přerušení izolace nebo při kontaktu osoby s vodiči. V takových situacích proudový chránič přeruší obvod.

Proudový chránič kombinuje funkce monitorování zkratu a svodového proudu. Často se používá místo kombinace proudového chrániče a jističe, aby se ušetřilo místo v rozvaděči. Ve většině případů je však vhodnější instalovat dvě samostatná zařízení. To není dražší a pokud se aktivuje jedno z ochranných zařízení, je příčina vypnutí jasněji určena: zkrat (pokud se aktivuje jistič) nebo svodový proud a možné přetížení (pokud se aktivuje proudový chránič).

Výběr jističů je založen na proudu potřebném pro spotřebiče v každé skupině. Pro výpočet této hodnoty se sečte maximální výkon všech zařízení, která lze ve skupině připojit současně, a výsledek se vydělí napětím sítě (obvykle 220 V). Výsledná hodnota určuje požadovaný proud pro výběr jističe. Doporučuje se zvolit jistič s mírně vyšším jmenovitým proudem, aby se zabránilo vypnutí v důsledku přetížení, když jsou všechny zátěže zapnuty současně.

Dodávka elektřiny je složitý proces, který probíhá v několika fázích. Jednou z nich je distribuce elektřiny v rozvaděčích. Taková zařízení se používají při uspořádání obytných a veřejných budov, stejně jako průmyslových zařízení. Typ elektrického rozvaděče se volí s ohledem na podmínky jeho provozu.

Jmenování

Standardní elektrický panel slouží jako síť, která napájí připojená zařízení, zásuvky a světelné zdroje. Složitější instalace jsou schopny distribuovat elektřinu do skupin a přepínat mezi nimi. Takové modely jsou schopny pracovat s různými typy zařízení.

Typy elektrických panelů

Elektrické panely se dělí na typy v závislosti na několika faktorech:

Účel. Jednoduché modely mají omezenou funkčnost. Používají se k napájení jednoho objektu, například bytu. Modernizované rozvaděče jsou schopny napájet různé spotřebitele současně.

Způsob instalace. Nejoblíbenější jsou zavěšené a nástěnné konstrukce. Vestavěné panely se snadno používají, ale jejich instalace je v některých případech omezena podmínkami umístění.

Výrobní materiál. Časem osvědčené kovové štíty neztrácejí svůj význam.

Ve většině případů výrobci kombinují ve štítech kov a plast odolný proti opotřebení. Inovativní technologie zahrnují použití kompozitních materiálů při výrobě. Moderní modely elektrických štítů nejsou co do kvality horší než kovové a v mnoha ohledech je dokonce předčí. Pochopení specifik jednotlivých typů elektrických štítů pomůže je posuzovat podle dané hierarchie.

Hlavní rozvodná deska

Hlavní zařízení, které se nachází v trafostanici, výrobním závodě nebo kotelně. Rozvaděč zajišťuje vstup napájecích vedení. Jeho funkce zahrnují distribuci elektřiny do objektů a evidenci spotřebované energie. V případě nouzové situace v kterémkoli z objektů hlavní rozvaděč chrání před přetížením sítě a zabraňuje zkratům.

Podlahový elektrický panel

Nachází se na konkrétním patře budovy a distribuuje elektřinu do jejích bytů. V takovém rozvaděči jsou tři sekce:

Distribuční zóna obsahuje automatická zařízení pro různé skupiny spotřebitelů. Účtovací zóna zahrnuje elektroměry a účastnická sekce připojuje pevné telefony, interkom, televizi a rádio.

Bytová deska

Tento typ elektrického panelu se umisťuje v samotném bytě poblíž vstupních dveří. Jeho hlavním účelem je vést záznamy o spotřebované elektřině. Kromě toho zařízení distribuuje elektřinu po celém bytě a do různých domácích spotřebičů. Panel má vestavěné ochranné moduly, které zabraňují zkratům a přetížení elektrické sítě. Bytové panely mají vlastní gradaci podle tří hlavních kritérií:

Typ instalace: povrchová a vestavná.
Materiál: kov a plast.
Účel: účetnictví a distribuce.

Osvětlovací štít

Taková rozvaděčová deska se nachází ve všech budovách používajících osvětlovací zařízení. Jejím účelem je spínání světelných zdrojů pomocí vestavěné automatizace. Funkčnost osvětlovací rozvaděče zahrnuje ochranu odchozích vedení před přetížením sítě a zkraty. Rozvaděče se dělí do dvou kategorií:

OSHV — vypínací panel s vypínačem.
UOSHV je zapuštěný (tj. vestavěný) osvětlovací panel s vypínačem.

Rozvaděč

Zařízení je určeno k automatickému řízení systémů, které jsou zodpovědné za zapínání mechanismů: větrání, alarm, topení atd. Regulace probíhá ručně.

Automatizační štít

Konstrukce štítu zahrnuje řídicí jednotky se softwarem, které monitorují provoz připojených systémů a zařízení.

Stínění nepřerušitelného zdroje napájení

Zajišťuje stálý přívod elektrického proudu do zařízení patřících do první kategorie napájení: řídicí systémy, zdravotnické prostředky, výpočetní technika atd.

Vlastnosti montáže a instalace elektrických panelů

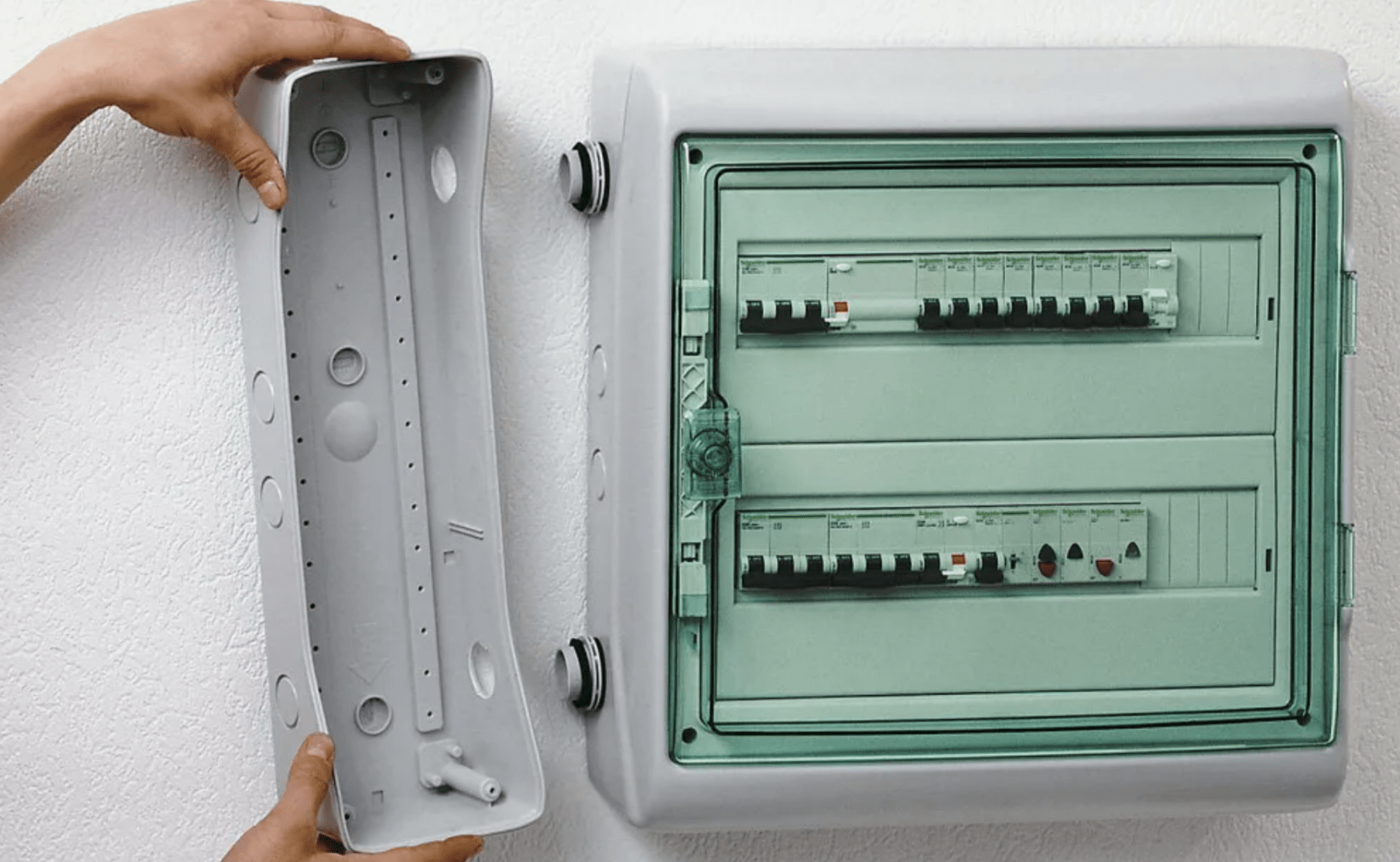

Práce na instalaci elektrických panelů začíná montáží hlavní konstrukce. Někteří výrobci dodávají panely jako smontované pouzdro a se samostatně vybavenými panely pro instalaci. Většina modelů zahrnuje montáž ze sady panelů podle schématu nebo vypracovaného projektu. Montáž se provádí podle následujícího algoritmu:

Tělo štítu se připravuje.
Odstraňte stávající zátky ze stěn základny.

Vypočítá se počet otvorů pro kabely a vodiče a určí se jejich umístění. Elektrické rozvaděče by měly mít různý počet kabelových vedení v závislosti na konstrukčních prvcích. V některých případech je nutné vyvrtat další otvory, proto jsou nutné přesné výpočty.

Montážní lišty jsou instalovány.
Instalují se uzemňovací sběrnice.
Upevněte konzoly.

Každý štít se skládá z různých konstrukčních prvků. Kompletní sada závisí na konkrétním typu elektrického štítu. Pro kvalitní instalaci zařízení je nejdůležitější přípravná fáze. Na ní bude záviset spolehlivost a bezpečnost instalace. Instalace štítu přímo závisí na jeho typu. Nejobtížněji se instalují vestavěné modely. Pro jejich upevnění je třeba ve zdi vytvořit odpovídající otvor. Po přípravě výklenku se do něj nainstaluje elektrický štít a poté se upevní na konzole. Před rozhodnutím o umístění štítu byste měli posoudit volný přístup k elektrickému vedení. Při výběru vhodného místa nainstalujte zařízení a poté jej připojte k napájení. Podrobnosti o připojení:

Do panelu je přiveden vstupní kabel s dalšími vodiči.

Všechny vodiče musí být zarovnány tak, aby byly položeny v jedné vrstvě. Je důležité vyhodnotit umístění spínačů a jejich konfiguraci.

Připojte kabeláž ke všem vodičům elektrického rozvaděče.

Po připojení se kontroluje výkon sítě. Všechny připojené linky se střídavě zapínají. Provoz elektrických panelů vyžaduje přísné dodržování bezpečnostních opatření. Při instalaci je nutné dodržovat také pokyny výrobce. Instalace panelu v obytném domě nebo jiném veřejném prostoru musí být doprovázena instalací plotů, které jsou uzamčeny zámkem. Vyžaduje se také izolace prvků vedoucích proud. Nabídka elektrických panelů na moderním trhu je impozantní, ale výrobci své produkty neustále vylepšují. Úkolem vývojářů je rozšiřovat funkčnost distribučních zařízení. Stále větší popularitu získávají modely, které jsou určeny k připojení různých typů zařízení uvnitř jednoho panelu. To umožňuje individuální nastavení provozu. Montážní panely se závitovými upevňovacími prvky lze poměrně snadno vybavit pomocnými moduly, což rozšiřuje možnosti elektrických panelů.
