Tlumič výfuku v autě: funkce a vnitřní struktura

Většina moderních automobilů je vybavena benzinovým nebo naftovým spalovacím motorem. Provoz tohoto motoru je založen na spalování paliva s výbuchem a výbuchem je hlasitý třesk, tlaková vlna, vysoká teplota, tvorba velkého množství produktů spalování. Pohyb prvních primitivních vozů provázel hrozný hluk a kouř, ale moderní auta se dokážou pohybovat téměř tiše a znečišťují životní prostředí jen nepatrně. A to vše díky výfukovému systému.

Většina moderních automobilů je vybavena benzinovým nebo naftovým spalovacím motorem. Provoz tohoto motoru je založen na spalování paliva s výbuchem a výbuchem je hlasitý třesk, tlaková vlna, vysoká teplota, tvorba velkého množství produktů spalování. Pohyb prvních primitivních vozů provázel hrozný hluk a kouř, ale moderní auta se dokážou pohybovat téměř tiše a znečišťují životní prostředí jen nepatrně. A to vše díky výfukovému systému.

Konstrukce a účel výfukového systému

• výfukové potrubí, do kterého jsou vypouštěny produkty spalování z válce spalovacího motoru;
• zvlnění (vlnovce), které snižuje vibrace, chrání tělo před rezonancí a zabraňuje předčasnému opotřebení celého systému;
• katalyzátor (katalyzátor), který snižuje toxicitu výfukových plynů jejich oxidací a spalováním nespálených částic;
• rezonátor, který snižuje teplotu výfukových plynů a rychlost jejich pohybu;
• tlumič, který snižuje hladinu hluku na minimum.

Schéma výfukového systému

Uvnitř katalyzátoru jsou ušlechtilé kovy – rhodium, platina, iridium, které přicházejí do styku s toxickými částicemi obsaženými ve výfukových plynech a oxidují je. Kovy jsou umístěny uvnitř pouzdra ve formě kroucené pásky nebo povlaku z mnoha keramických článků, takže jejich povrch je co největší, takže dochází k aktivnímu kontaktu. Konvertor je nejdražším prvkem výfukového systému.

Redukce hluku začíná v rezonátoru, kde jsou potlačeny pulzace proudění, a končí v tlumiči. U aktivních tlumičů je tlumení hluku zajištěno hluk pohlcující náplní a u reaktivních (rezonátorových) tlumičů systémem komor a přepážek, které nutí proudění plynu ke změně směru.

U přeplňovaných motorů je ve výfukovém systému zahrnut další prvek – turbína. Dalším důležitým prvkem je lambda sonda (kyslíková sonda), která reguluje složení směsi paliva a vzduchu. Obvykle se instalují ve dvojicích, na vstupu a výstupu z katalyzátoru. V některých systémech, hlavně v domácích automobilech, se místo katalyzátoru používá pojistka plamene.

Lapač plamene je levnější zařízení ve srovnání s katalyzátorem. Rozdělí tok plynu do několika samostatných proudů. Současně klesá rychlost proudění, jeho energie a teplota. Rezonátor plní podobnou funkci, takže použití pojistky plamene snižuje jeho zatížení a riziko jeho roztavení horkými plyny. Tento prvek ale na rozdíl od katalyzátoru neoxiduje výfukové plyny, takže toxicita výfuku neklesá.

Výfukový systém je navržen tak, aby řešil následující problémy:

• odstraňování zplodin hoření z válců spalovacího motoru;
• ochrana řidiče a cestujících před jejich pronikáním do kabiny – výfukové plyny jsou emitovány do zadní části vozu, dostatečně daleko od kabiny;
• snížení hluku;
• snížení vibrací, které při přenosu na tělo způsobují zrychlené opotřebení;
• zvýšení šetrnosti motoru k životnímu prostředí.

Známky nefunkčního výfukového systému

První známky poruchy výfukového systému jsou charakteristické zvuky:

• řev vycházející zespodu nebo kapoty automobilu naznačuje, že některé části vyhořely, vytvořila se trhlina, byla porušena těsnost zvlnění, opotřebovala se těsnění nebo praskly elastické spojovací prvky;
• kovové chrastění zpod kapoty naznačuje zničení vnitřní struktury rezonátoru a v oblasti zadního nárazníku – reaktivního tlumiče výfuku;
• Přerušované klepání zespodu je typické pro opotřebení držáků tlumiče výfuku.

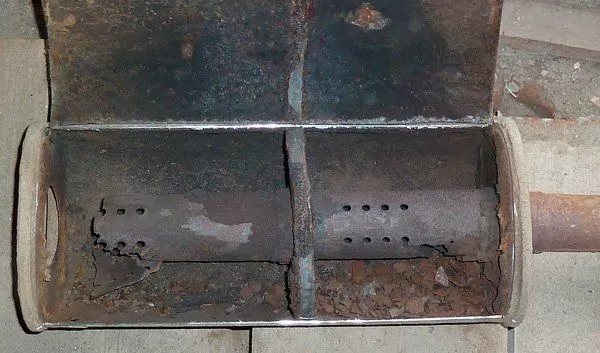

Vypálený rezonátor

Snížení výkonu motoru může také znamenat poruchu výfukového systému, je to způsobeno různými důvody, které vedou ke zvýšení odporu vůči proudění plynů:

• je poškozen katalyzátor;
• vnitřní struktura rezonátoru byla zničena;
• lambda sonda je vadná;
• Výfukové potrubí je promáčklé a jeho vůle se zúžila.

Mezi další známky vadného výfukového systému patří saze objevující se na dílech a pravidelný zápach sirovodíku v kabině (typický pro vadný neutralizátor). Autodiagnostický systém může indikovat problémy s katalyzátorem a lambda sondou.

Typy a příčiny poruch

Všechny prvky ve výfukovém systému podléhají poruchám a poškození, ale nejčastěji selhává katalyzátor, tlumič a lambda sonda. Rozdělení se dělí na:

• mechanické, obvykle vyplývající z nárazu na překážku – deformace, promáčkliny, praskliny, rozbití kovových buněk uvnitř rezonátoru nebo reaktivního tlumiče. Především trpí zvlnění, trubky vyhoří nebo prasknou, obvykle v místech ohybů;
• korozivní, způsobené působením vody, kondenzátu, soli – zvýšená křehkost kovu, destrukce kovových prvků;
• provozní – přirozené opotřebení, vyhoření, dosažení maximální životnosti.

Poruchy mohou být také způsobeny tím, že byly zpočátku použity nekvalitní komponenty, které samy o sobě rychle selhávají a vyvolávají zničení prvků s nimi spojených.

Při nesprávném použití dochází k předčasnému opotřebení a selhání prvků systému, neutralizátor je obzvláště zranitelný:

• při použití benzínu nízké kvality (olovnatý, s přísadami obsahujícími kovy) se jeho kanály rychle ucpou;
• vnikání oleje do paliva vede ke koksování neutralizačních článků jeho produkty spalování;
• v řadě situací se část směsi paliva a vzduchu spálí nikoli uvnitř motoru, ale již v měniči, což způsobí roztavení jeho článků. K tomu dochází, když senzory nefungují, vynechávají zapalování nebo nastartují vůz během tažení;
• Mechanické poškození při neopatrné jízdě nebo náhlé ochlazení horké karoserie při jízdě do louže vedou ke zničení karoserie.

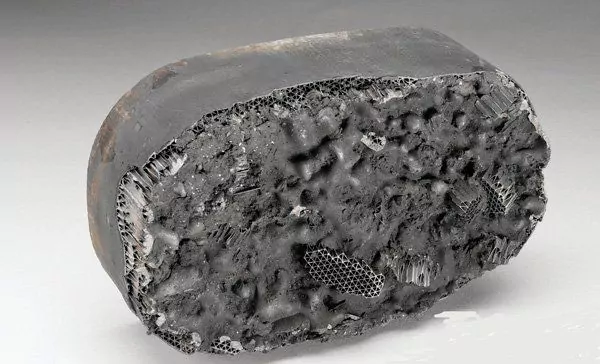

Ucpaný katalyzátor

Kromě poškození a opotřebení krytu se může v tlumiči objevit následující:

• rozbití vnitřních přepážek, zničení kovových profilů – v proudu;
• koksování zvuk pohlcující výplně – v aktivní;
• poškození zavěšení.

Senzory kyslíku mohou selhat v párech nebo jednotlivě. Poškozují je stejné faktory jako neutralizátor – nekvalitní palivo, olejové nečistoty ve spalinách, problémy se zapalovacím systémem. Mezi hlavní poruchy lambda sond patří:

• porucha ohřívače;
• porucha kontaktu, obvykle v důsledku oxidace;
• vypálení nebo znečištění keramického hrotu.

Oprava výfukového systému

Pokud dojde k poruše jednoho z prvků výfukového systému, všechny ostatní pracují při zvýšené zátěži, tělo může trpět vibracemi, hlasitý zvuk výfuku je děsivý a znervózňující, zápach zkažených vajec v kabině způsobuje vážné nepohodlí a obecně hrozí otrava výfukovými plyny. Poškozený systém je tedy nutné okamžitě opravit. Ve většině případů není třeba se uchýlit k opravám klempířů v autoservisu, poškození můžete opravit sami.

Opravy obvykle vyžadují úplnou demontáž výfukového systému, jedná se o poměrně zdlouhavý proces, i když jej drží na místě relativně malý počet upevňovacích prvků.

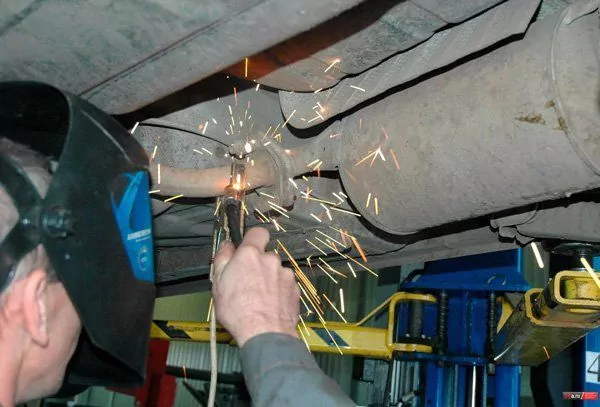

Svařování výfukového systému

• Někdy jsou problémy způsobeny nečistotami nahromaděnými mezi krytem výfukového systému a spodkem vozu. Pokud v důsledku toho nedojde k mechanickému poškození nebo korozi, lze nečistoty jednoduše odstranit;
• spálená těsnění mezi prvky musí být vyměněna;
• malé trhliny a otvory v potrubí jsou svařeny. V případě většího poškození se problémové místo vyřízne a překryje plechovou záplatou, která se po obvodu přivaří. Před zahájením svařování musí být ošetřovaná oblast důkladně očištěna od rzi a nečistot;
• Pokud se kryt katalyzátoru ucpe, roztaví nebo zničí, musí být zcela vyměněn. Tuto část nelze opravit ani obnovit;
• musí být také vyměněny zvlnění s porušenou těsností;
• pokud se elastické upevňovací prvky rozbijí nebo uvolní, je třeba je vyměnit, pokud k tomu dojde na silnici, můžete tlumič dočasně upevnit pomocí improvizovaných prostředků;
• Pokud dojde k utržení dělicí přepážky uvnitř tlumiče výfuku, je nutné ji otevřít bruskou nebo frézou, svařit odpadlé prvky a svařit šev na těle.

Pokud není možné kontaktovat autoservis nebo použít svářečku, při vnějším poškození karoserie jsou možné provizorní opravy pomocí epoxidového lepidla a žáruvzdorného obvazu nebo sklolaminátu. Taková opatření ale potrvají maximálně měsíc.

Sledování stavu standardních odpružení, používání vysoce kvalitního paliva a včasná oprava zapalovacího systému prodlouží životnost výfukového systému. Když se objeví první podezřelé příznaky, musíte jej prozkoumat a provést potřebné opravy. Pokud máte nějaké potíže s vlastní diagnostikou a opravou tohoto systému, můžete kontaktovat specialisty JapZap. Můžete si zde také zakoupit smluvní náhradní díly, kterými nahradíte ty, které se staly nepoužitelnými.

Výfukový systém v automobilu je nesmírně důležitý, protože zajišťuje základní komfort jízdy. Pokud by výrobci neposkytli dostatečně dlouhý a komplexní systém potlačení hluku, neužívali byste si používání vozidla a špunty do uší nebo profesionální ochranná sluchátka by se staly každodenním doplňkem pro každého. Možná jste si všimli, že moderní auta mají velmi tiché motory. Chod pohonné jednotky není v kabině vůbec slyšet a když se na ulici přiblížíte ke kapotě vozu, slyšíte pouze tlumené cvakání. To vše je možné díky neustálému zdokonalování tlumičů výfuku v automobilech.

Dnes si na našich webových stránkách povíme o tom, jaká konstrukce systému potlačení hluku motoru se používá v automobilech. Také se podíváme na to, jaké další úkoly může tento komplex plnit. Koneckonců, proč výrobci utrácejí peníze a instalují do auta drahé prvky tlumiče výfuku? Abychom odpověděli na všechny tyto otázky, je nutné pečlivě zvážit konstrukční vlastnosti zařízení. To výrazně usnadní pochopení podstaty používání moderního tlumiče výfuku a poskytne informace o tom, jak se o něj starat, abyste jej neopravovali každou sezónu. Upozorňujeme, že konstrukce takového zařízení se může u různých automobilů mírně lišit.

Jakou roli hraje tlumič výfuku v autě?

Výfukový systém plní řadu úkolů. Dříve se v automobilech používala jednodušší zařízení, která ne vždy zajišťovala dostatečnou eliminaci hluku a vibrací. Dnes jsou zařízení účinnější, ale dražší. Proto je oprava a provoz takových výrobků dražší. Získáte však vynikající provozní vlastnosti a vůz můžete používat s minimálním hlukem.

Hlavní funkce moderního výfukového systému jsou tedy:

• změna průřezu výfukového proudu – to je možné díky implementaci komor různých typů a velikostí v systému, jakož i díky neustálému zužování/roztahování výfukového proudu;
• rekuperace výfukových plynů – moderní systémy pro odsávání výfukových plynů jsou vybaveny ventily EGR, které zvyšují úspornost vozu spalováním plynů ve spalovací komoře;
• Interference zvukových vln je jednoduchá a stará technologie, která se realizuje perforací některých trubic v systému, což účinně tlumí hluk různých frekvencí;
• absorpce zvukových vln v rezonátoru – toto zařízení pomáhá snižovat hrubý hluk a také zjednodušuje práci samotného tlumiče výfuku, který je instalován za rezonátorem;
• absorpce zvukových vln, díky přítomnosti speciálního materiálu v komorách, tento materiál absorbuje zvuky a vytváří pohodlný provoz vozu za jakýchkoli podmínek.

Nezapomeňte také na katalytickou neutralizaci výfukových plynů. Moderní výfukové systémy mají katalyzátor, který snižuje toxicitu výfukových plynů a umožňuje vozu stoupat na žebříčku úrovně čistoty životního prostředí. Změny v konstrukci katalyzátoru v poslední době zkracují životnost tohoto zařízení a také ho prodražují. Bez tohoto systému však vůz nebude schopen splňovat standardy moderní čistoty životního prostředí.

Proč selhávají tlumiče výfuku?

Důvod selhání tohoto zařízení je jednoduchý – kondenzace. Faktem je, že během provozu do výfukového systému proudí velmi horký vzduch z motoru a katalyzátor se dokonce sráží s plamenem. To vede k zahřátí systému a po zastavení motoru se rychle ochladí. To způsobuje tvorbu kondenzace. Pokud se vůz používá každý den a nestojí na klidu, je riziko poškození tlumiče korozí minimální. Pokud však mluvíme o dlouhé době nečinnosti, tlumič okamžitě začne hnít.

Existuje mnoho důvodů pro destrukci kovu:

• kondenzát se usazuje ve spodní části segmentů tlumiče výfuku a neodchází, a proto rychle ničí veškeré ochranné povlaky na kovu a způsobuje agresivní rychlou korozi;
• Vysoké teploty také ničí veškeré barvy a další ochranné nátěry poskytnuté výrobcem; žádný typ antikorozní ochrany není schopen tyto díly ochránit před korozí;
• Dlouhé prostoje jsou největším nepřítelem tlumiče výfuku automobilu, protože spouští proces pokrývajícího vnitřek výrobku rzí a tento proces již nelze zastavit;
• promáčkliny a škrábance od kamenů a kovových překážek na silnici – to je velmi důležité pro vozy s nízkou světlou výškou, mechanické poškození a mikrotrhliny urychlují proces koroze;
• Nízká kvalita a malá tloušťka kovu jsou také faktorem rychlého selhání částí výfukového systému, což je třeba vzít v úvahu při výběru náhradních dílů pro opravu zařízení.

Je třeba přiznat, že existuje poměrně dost faktorů ničení. Tlumiče výfuku nevydrží ani v ideálních podmínkách příliš dlouho, protože pracují v extrémních teplotách a jsou nuceny neustále bojovat s prudkými změnami. Jakýkoli kov se v takových podmínkách poměrně rychle poddává. Pokud se tlumič rozbije, budete muset segment vyměnit. Svařování je vzhledem k podmínkám, ve kterých musí kov pracovat, poměrně pochybná metoda obnovy. Svařené švy v takových podmínkách vydrží nepředvídatelně málo a mohou způsobit problémy následující den po opravě.

Z jakých prvků se skládá moderní tlumič výfuku?

Díky dobré tradici automobilové výroby se tlumič výfuku u moderních aut vyrábí v segmentech. To znamená, že pokud se rozbije, můžete si jeden segment koupit samostatně a neutratit mnoho peněz za celý systém jako celek. Segmenty se mohou lišit, ale ve většině případů výrobci standardizovali design, čímž jej v moderních podmínkách přivedli k nejoptimálnějšímu provedení. Dnešní design tlumiče výfuku je kompromisem mezi cenou a funkčností.

Hlavní součásti tlumiče výfuku v autě:

• katalyzátor – jeho úkolem je zachycování plamenů a přesměrování proudění, rychlé ochlazování proudu vzduchu, což snižuje potenciální škody na životním prostředí;
• EGR ventil a další ekologická zařízení, která jsou navržena tak, aby snižovala množství CO a dalších plynů emitovaných do atmosféry, se nejčastěji porouchávají a jsou poměrně drahá;
• rezonátor je jednou z hlavních částí zařízení, tlumí hlavní drsné zvuky a umožňuje dalším segmentům snadno se vypořádat s danými úkoly, rezonátor na sebe přebírá veškerý úder;
• zvlnění – v různých automobilech může být v systému 1 až 6 zvlnění, která jsou navržena tak, aby tlumila vibrace motoru a zlepšila celkový zážitek z řízení automobilu;
• Tlumič výfuku je největší a nejdůležitější částí výrobku; přímo v tlumiči se proudění horkého vzduchu zpomaluje a ochlazuje a eliminují se zbývající zvuky a vibrace.

Seznam vybavení může zahrnovat i potrubí, které spojuje všechny prvky. Dalším detailem jsou gumové tlumiče, na kterých je tlumič výfuku zavěšen ze spodní části vozu. Takové tlumiče se snadno mění i bez návštěvy servisu. Pokud slyšíte klepání v oblasti spodní části vozu, je čas podívat se na kvalitu gumových tlumičů. Často jsou příčinou nepříjemných zvuků a ve skutečnosti jsou levné. Často je tedy snazší je vyměnit, než je jakkoli opravovat.

Jak můžete prodloužit životnost tlumiče výfuku vašeho auta?

I originální vysoce kvalitní komponenty rezonátoru a tlumiče výfuku slouží v průměru 3–6 let. Vše závisí na četnosti provozu vozidla, skladovacích podmínkách a klimatickém pásmu. V oblastech s velmi drsnými zimami a nízkými teplotami je i jeden celý rok pro tlumič výfuku již úspěchem. Proto je důležité zvážit některé vlastnosti před stanovením optimální životnosti a metod ochrany tlumiče před korozí. Ve skutečnosti mnoho tipů na konzervaci tlumiče výfuku vypadá hloupě a nijak nepomůže ke zlepšení situace ve skutečnosti.

Stojí za to dodržovat tato doporučení:

1. Méně jízd na velmi krátké vzdálenosti. Životnost tlumiče výfuku se neměří v letech, ale v cyklech. Nezáleží na tom, zda jste od nastartování motoru ujeli 3 km nebo 300 km, poškození bude přibližně stejné.
2. Méně cest do neznámých míst. Vozy SUV jsou určeny pro jízdu v terénu, ale jízda s pohodlným sedanem na venkovské silnici s kameny a jinými překážkami je velmi nebezpečná, můžete poškodit prvky tlumiče výfuku.
3. Vždy včas vyměňujte úchyty tlumiče výfuku. Pokud se gumové závěsy rozpadnou, zařízení začne poskakovat a dokonce se vleče po zemi, což může způsobit různá poškození.
4. Nepřeplňujte klikovou skříň motoru olejem. Příliš vysoká hladina oleje má velmi špatný vliv na činnost katalyzátoru. Toto zařízení se začíná opotřebovávat a objevují se další problémy ve funkci výfukového systému.
5. Ujistěte se, že pohonná jednotka funguje správně. Pokud palivo neshoří, plyny ho spálí přímo v katalyzátoru nebo rezonátoru, což způsobí velké problémy s tlumičem výfuku.
6. Neinstalujte levné segmenty tlumiče výfuku. Levné díly mohou být první příčinou selhání výfukového systému. Proto je lepší koupit originální díly nebo dát přednost dražším analogům na trhu.

Preventivní ošetření nebo jiné metody ochrany kovu tlumiče výfuku nedávají smysl. Faktem je, že barva nebo antikorozní prostředek odletí během první jízdy. Kvůli silnému zahřívání nelze tyto části chránit žádnými nátěry. Jediné, čeho v tomto případě dosáhnete, je přetrvávající nepříjemný zápach v kabině. Teprve po týdnu provozu zápach zmizí.

Při nákupu segmentů výfukového systému je třeba také vzít v úvahu, že vyžadují záběh. Jsou natřeny, aby byly chráněny před korozí během přepravy a čekání ve skladu.

Doporučujeme shlédnout video o problémech s výfukovým systémem automobilu:

Sčítání

Moderní auto vás potěší tichou jízdou. Ale v našem světě si za veškeré pohodlí musíte zaplatit. Ve starém voze VAZ se systém tlumiče výfuku skládal ze dvou prvků s pochybnou účinností, které jen málo měnily zvuk motoru. Ale u některých aut vydržely tovární prvky 20 let. Dnes je situace jiná, za 3-6 let se v tlumiči výfuku objeví různé díry, které snižují účinnost zařízení. Musíte provést opravu, nebo ještě lépe, výrobek vyměnit za nový.

Tlumič výfuku v moderním autě plní několik úkolů najednou. Tím je zvýšení ekologické třídy vozu, snížení hluku motoru a snížení vibrací na karoserii. Čím pokročilejší je systém tlumiče výfuku, tím lépe si poradí s každým jednotlivým úkolem. Čím pokročilejší je však výfuk v autě nainstalován, tím více peněz budete muset za údržbu a opravy takových výrobků zaplatit z vlastní kapsy.
