Jak vypočítat průřez drátu a jeho průměr – článek SV LINES v Kaliningradu

Poměrně běžným příkladem je, když se vaše kabeláž náhle porouchá a když otevřete kanál, můžete vidět, že se izolace roztavila a samotný drát shořel. To se děje pouze ve dvou případech:

• výpočet průřezu byl proveden nesprávně;
• nespolehlivost nebo nedostatek informací o dirigentovi.

Abyste mohli určit průřez drátu, musíte nejprve změřit jeho průměr. K tomu budeme potřebovat posuvné měřítko nebo mikrometr. Jelikož nás přímo zajímá obvod samotného vodiče, bude nejprve nutné jej odizolovat. Pokud to při nákupu nemáte povoleno, můžete zakoupit minimum přijatelné kus a poté proveďte následující manipulace.

Po změření požadovaného parametru bude snadné vypočítat samotný průřez. Pokud vás zajímá, co je pro měření výhodnější použít, pak lze říci, že čím vyšší přesnost měření, tím přesnější bude konečný výsledek.

Jsou situace, kdy prostě není k dispozici posuvné měřítko nebo mikrometr. V tomto případě můžeme snadno provést příslušná měření pomocí jednoduchého pravítka. Ale tady může být potřeba koupit zkušební kus, protože budete muset odstranit 10-15 centimetrů izolace a je nepravděpodobné, že vám to umožní zdarma.

Jakmile je vodič zbaven izolace, měl by být navinut na válcovou část šroubováku. Ujistěte se, že závity k sobě přiléhají co nejtěsněji a nezanechávají žádné mezery. Konce z okrajů by měly být vyvedeny na jednu stranu, aby výsledné závitky měly hotový tvar. Co se týče počtu otáček, tak je není důležité, i když je lepší udělat jich 10, protože bude snazší sledovat výpočty.

Zbývá jen změřit a vypočítat tloušťku našeho drátu. K tomu změříme délku použitých závitů. Dále tuto hodnotu vydělíme počtem závitů – získaný výsledek bude požadovaný průměr. Jako příklad uveďme počet závitů 10. Délka všech těchto deseti závitů je 6,8 mm. Proto 6,8 děleno 10 dává 0,68. Tato hodnota je požadovaným výsledkem. Pomocí těchto údajů můžete vyhledávat a přímý úsek.

Výpočet pomocí vzorce

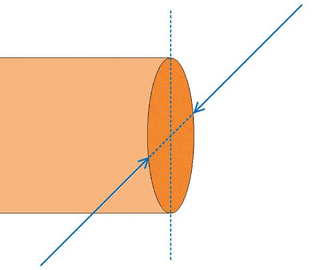

Jakmile určíme průměr drátu, můžeme přejít přímo k určení jeho průřezu. Je jasné, že drát má v průřezu tvar kruhu. Proto je pro výpočet nutné použít vzorec pro oblast kruhu. Tímto způsobem zjistíme plochu průřezu vodiče.

• r – poloměr kruhu,
• D – průměr kruhu,
• π = 3,14.

Jako příklad vypočítejme parametr drátu, který nás zajímá, pomocí již známých dat z výše uvedených výpočtů. Náš průměr je tedy 0,68 mm. Proto je také nutné najít poloměr. Ukazuje se 0,68/2 = 0,34 mm. Nyní dosadíme získané výsledky do vzorce:

S = π * R² = 3,14 * 0,34² = 0,36² mm

Totéž lze provést pro druhou část rovnice. Hodnota bude podobná:

Nyní můžete vždy určit kabelová částse znalostí průměru. V tomto případě můžete použít kterýkoli ze dvou uvedených vzorců – použijte kterýkoli z nich.

Tabulka průměrů a jejich průřezů

Znát vzorce a umět je kdykoli použít k výpočtu potřebných dat je skvělé. Existuje však jednodušší způsob, jak zjistit průřez, aniž byste se uchýlili k ne vždy pohodlným výpočtům. Pro tento účel existuje tabulka shody mezi průměry a plochami. Obsahuje nejběžnější údaje, díky kterým je snadné určit průřez při znalosti průměru. Tuto tabulku stačí jednoduše vytisknout na malý list papíru a nosit v kapse nebo peněžence.

Tento stůl se velmi snadno používá. Téměř všechny kabely mají své vlastní značení, které je uvedeno přímo na izolaci a/nebo na štítku. Často se stává, že skutečný průřez kabelu neodpovídá průřezu uvedenému na označení. Stůl se v takových případech může stát nepostradatelným pomocníkem. K tomu se stačí podívat na označení (například AVVG 3×2,5). Hodnota za znaménkem „x“ je deklarovaný průřez, v našem případě je to 2,5 mm. První číslo znamená, že kabel má 3 žíly, ale v naší situaci je to jedno.

Je to také snadné spočítat průměr kabelu po sekcích nám s tím může tabulka velmi dobře pomoci, ale je potřeba to udělat v obráceném pořadí.

Abychom zkontrolovali správnost tvrzení, že průřez tohoto kabelu je 2,5 mm, musíme změřit jeho průměr některou z výše popsaných metod. Pokud je tedy v konkrétním případě průměr 1,78 mm nebo hodnota jemu blízká (chyby jsou stále povoleny), pak je vše správně, nenechali jsme se klamat a drát uvedené požadavky skutečně splňuje. To vidíme z tabulky zjištěním hodnoty 1,78 (průměr), což odpovídá hodnotě 2,5 mm.

Kromě toho by bylo dobré pečlivě zkontrolovat izolaci. Musí být hladké, jednolité, bez poškození či jiných vad. V honbě za ziskem jdou výrobci levných produktů do extrémů nějaké triky, aby se nějak ušetřilo na materiálech. Levnost proto nemusí být vždy prospěšná.

Kabely často nepoužívají pevný drát, ale vícežilový drát – skládající se z mnoha malých drátů zkroucených dohromady. Může se zdát, že měření průřezu takových kabelů je nemožné nebo příliš obtížné. To je ale hluboká mylná představa. Zjistit údaje, které nás o vícežilovém kabelu zajímají, je extrémně jednoduché. To se provádí obdobně jako u předchozího způsobu pomocí jednodílného drátu, t.j. Nejprve změříme průměr a poté vypočítáme nebo z tabulky zjistíme údaje, které nás zajímají.
