Jak regulovat podlahové vytápění vodou pomocí průtokoměrů.

Nastavení podlahového vytápění vyvolává otázky, protože existuje mnoho variant hydraulických konstrukcí. Existují složité rozdělovače s průtokoměry a existují i domácí svařované z polypropylenu. Existuje několik metod pro přijatelné nastavení podlahového vytápění, z nichž nejjednodušší je použití vyvažovacího ventilu, který se řídí subjektivními pocity „horkého nebo nehorkého“ potrubí, „normální nebo abnormální“ teploty podlahového vytápění.

Obvyklý přístup je však jiný: každý okruh podlahového vytápění se nastavuje pomocí rotametru v souladu s vypočítaným průtokem chladicí kapaliny.

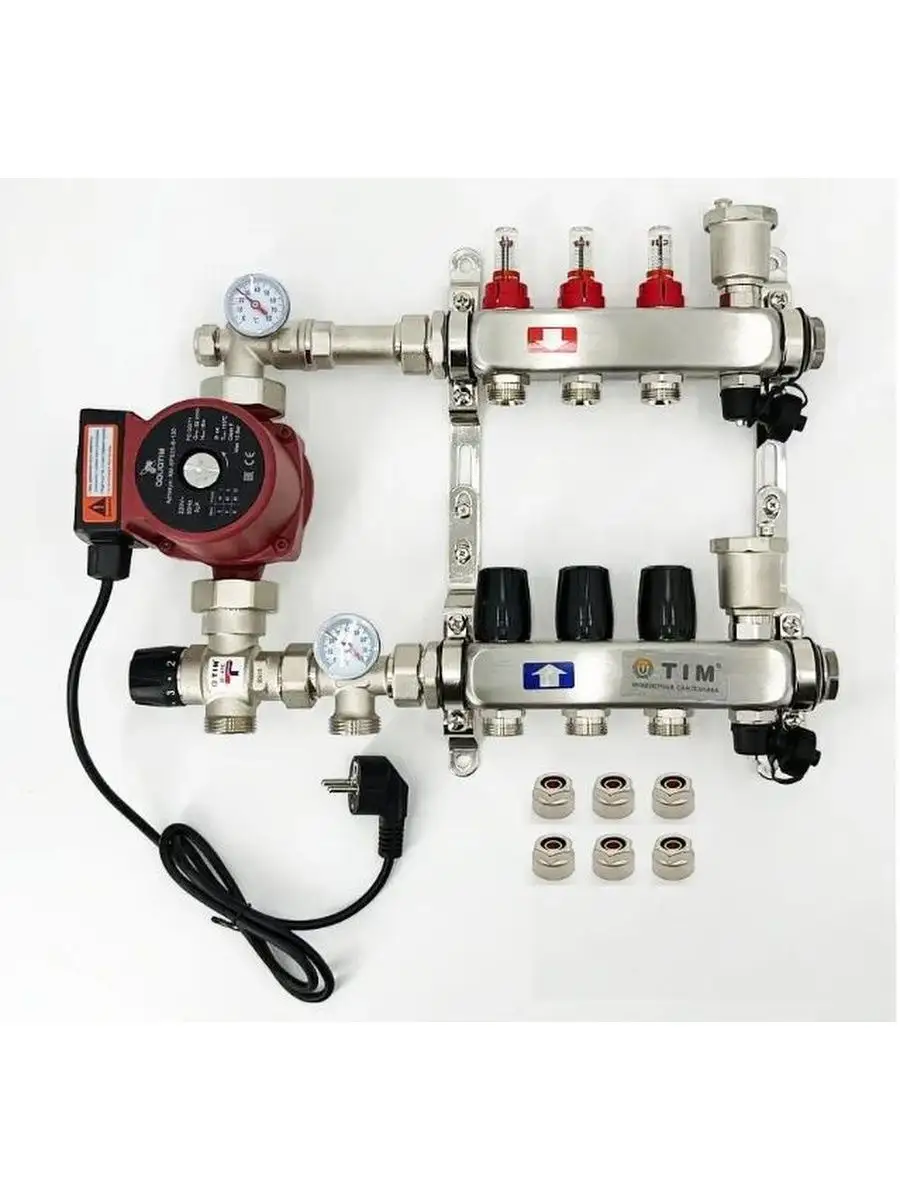

Ale jak seřídit samotný rozdělovač podlahového vytápění? Mnoho rozdělovačů je vybaveno dvoucestnými ventily s termohlavicí, stejně jako bypassem mezi přívodem a zpátečkou, který je vybaven nastavovacím ventilem, je potřeba ho vyvážit. Mohou existovat rozdělovače s třícestným ventilem, nebo jiné možnosti.

Provoz třícestného ventilu

Trojcestný ventil směšuje dva vstupní proudy, jiný typ je odděluje. Poměr průtoků a výstupní teplota závisí na poloze desky. To se nastavuje stisknutím tyče, na kterou následně tlačí termální hlava.

Používají se termální hlavice s dálkovým senzorem instalovaným na potrubí, řízeným teplotou přijímaného průtoku.

Instalací třícestného ventilu na vstupu do rozdělovače tedy můžeme udržovat požadovanou teplotu chladicí kapaliny v podlahovém vytápění, obvykle 35 – 45 stupňů. Nastavení teploty obvykle spočívá pouze v nastavení hodnot na tepelné hlavici. Není třeba vyvažovat samotný rozdělovač, pouze okruhy.

Proč jsou dvoucestné ventily výhodnější než trojcestné

V obvodu s trojcestným ventilem bude teplota chladicí kapaliny příliš ostře záviset na poloze ventilové desky. Nepřesnosti v činnosti mechanismů vedou k významným zbytečným výsledkům. Obvod není tak spolehlivý jako u dvoucestného ventilu a obtoku.

Jak funguje dvoucestný ventilový rozdělovač

Dvoucestný ventil reguluje průtok „více-méně“ v závislosti na zasunutí pístnice termohlavicí. Je instalován na vstupu do rozdělovače ze strany přívodu a reguluje podíl horké chladicí kapaliny vstupující do rozdělovače v porovnání s tím, co proudí z vratného do přívodního potrubí přes obtok.

Tento systém však vyžaduje předběžné nastavení poměru průtoku obtokem a otevřeným dvoucestným ventilem. Obtok je vybaven nastavovacím ventilem pro imbusový klíč. Je potřeba ho nastavit, ale jak to udělat správně?

Nebo je na bypassu instalován motor a nastavení je zabudováno ve zpátečce kolektoru. Obecně je nutné přednastavit množství z vratné vody z podlahového vytápění v poměru k množství přiváděnému z kotle.

Které termální hlavy použít a s jakou teplotou

Použité termostatické hlavice musí odpovídat teplotnímu režimu vytápěných podlah. Termostatické hlavice mají poměrně úzké limity nastavení teploty, například „40 – 70 stupňů“ nebo „50 – 80 stupňů“, proto je nutné je správně vybrat.

Nejvhodnější zůstává „20–50 stupňů“. Dolní hranice 20 stupňů bude potřeba ve sportovních místnostech a také často v létě k vyhřátí „ledové“ dlaždicové podlahy, ale vzduch se nebude ohřívat. Mechanismus s přednastavením „30–60 stupňů“ je možné použít i v soukromých domácích systémech.

Jak seřídit a vyvážit rozdělovač s dvoucestným ventilem

Nejprve se průtok chladicí kapaliny v každém okruhu upraví pomocí rotametrů v souladu s výpočtem. V tomto případě se obousměrný ventil na vstupu zcela uzavře a ventil na obtoku (přívod z vratné větve) se otevře – kapalina cirkuluje pouze podél okruhu podlahového vytápění přes obtok.

Přečtěte si více

Revmatická myokarditida

Po nastavení obvodů se dvoucestný ventil zcela otevře a obtokový ventil se postupně uzavře. Jakmile se destičky na rotametrech posunou, celkový průtok obvody začne klesat, což znamená „Připraveno“, systém je primárně „hydraulicky“ vyvážený a je provozuschopný. To znamená, že se tento obvod stal „citlivým“ na odpor zpětného toku.

Konečné vyvážení rozdělovače „podle teploty“ se provádí po položení potěru a vytápění podlahového vytápění během dne v nominálním režimu. Na vstup rozdělovače je z kotle přivedeno +50 stupňů a po obtoku na přívodním hřebenu by mělo být +45 stupňů. Pokud je teplota vyšší, otevře se obtokový ventil (přidává se chlad), pokud nižší, zavře se. Častěji však počáteční nastavení „podle hydrauliky“ nevyžaduje žádné speciální úpravy.

Kde se instalují rotametry – na přívodu nebo na vratné větvi?

Existují dva typy rotametrů – buď pro přívod, nebo pro vratný tok. Například rotametry pro vratný tok se vyznačují tím, že v normální poloze je deska zapuštěná a kapalina přicházející z okruhu (zespodu) desku nadzvedává.

U podávacích mechanismů je to naopak – bez zátěže je deska v horní části baňky a kapalina vytékající ze sběrače ji bude tlačit dolů.

Pokud dojde k záměně instalace rotametrů, obvody budou zablokovány, protože kapalina přitlačí desky k sedlu a systém nebude fungovat.

Nejjednodušší a nejlevnější variantou termostatu je termostat s mechanickou regulací teploty. Obvykle se jako regulátor používá kolečko, jehož otáčením můžete nastavit požadovanou teplotu podlahového vytápění.

Co ukazuje průtokoměr podlahového topení?

Průtokový kolektor je nejčastěji vybaven průtokoměry, které jasně udávají dosažený průtok v cílovém okruhu.

Proč je u podlahového vytápění přívodní voda teplá a vratná voda studená?

Hodně záleží na konstrukci, délce větví a jejich počtu. Nejčastějším důvodem je větrání větví podlahového vytápění, v této situaci je průtok velmi malý (vzduch překáží), proto je přívod teplý a návrat studený.

Kolik litrů vody by mělo protékat podlahovým vytápěním za minutu?

Pokud jsou podlahové vytápění kombinovány s radiátorovým vytápěním, může být krok instalace 15-20 cm. V případě kroku instalace do 12 cm na 10 m2 by se mělo čerpat asi 3 litry. S krokem 20 cm by se mělo čerpat 1-2 litry vody za minutu.

Jakou teplotu mám nastavit na regulátoru podlahového vytápění?

Podle norem předepsaných v SNIP se přípustná teplota vytápění vytápěného podlahového systému pohybuje od +26°C do +35°C. Pojďme si tyto ukazatele rozebrat. +26°C je příjemná teplota pro místnosti, kde se neustále zdržují lidé. +35°C je maximální teplota vyšší, nedoporučuje se.
