Elektromotory přicházejí v různých typech. Jaké se instalují do elektromobilů?

Pojďme se blíže podívat na vzrušující svět elektrotechniky motory! Dnes se staneme skutečnými experti, po prostudování klíčových rozdílů mezi synchronní a asynchronní motory. Nejde jen o technické podmínky, jedná se o dva zásadně odlišné přístupy k přeměně elektrické energie na mechanický pohyb. Pochopení těchto rozdílů otevírá dveře k efektivnímu využití energie v řadě aplikací. oblasti, od domácích spotřebičů až po výkonné průmyslové instalace.

Vyberte příslušnou sekci pomocí níže uvedeného odkazu:

⚙️ Asynchronní motor: Hádanka nesouladu frekvencí

Synchronní motor: Přesnost a synchronizace

⚖️ Srovnání: Kdo vyhraje bitvu motorů

Výběr motoru: Záleží na úkolu

Takže, který motor je lepší? Odpověď, jako vždy, závisí na konkrétním úkolu.

‍ Synchronicita a asynchronicita v programování a komunikaci

Závěr: Vědomosti jsou moc!

❓ Často kladené otázky: Často kladené otázky

Jaký je hlavní rozdíl mezi synchronním a asynchronním motorem?

Který motor je lepší: synchronní nebo asynchronní?

Kde se používají synchronní motory?

Proč se asynchronní motor tak nazývá?

Co je asynchronní programování?

Plná verze

⚙️ Asynchronní motor: Hádanka nesouladu frekvencí

Asynchronní motor, jak název napovídá, pracuje na principu *nesouladu* rychlosti otáčení magnetického pole statoru a rotoru. Představte si závod, kde jeden účastník (magnetické pole statoru) běží rychleji než druhý (rotor). Právě tento rozdíl v rychlosti vytváří točivý moment, který roztáčí rotor.

• Klíčové vlastnosti asynchronního motoru:
• Jednoduchost designu: Asynchronní motory mají relativně jednoduchou a spolehlivou konstrukci, díky čemuž jsou dostupnější a levnější na výrobu.
• Princip indukce: Rotor asynchronního motoru nemá přímé elektrické spojení se zdrojem energie. Místo toho je proud v rotoru indukován střídavým magnetickým polem statoru.
• Nízký rozběhový moment: Asynchronní motory často vyžadují další zařízení, aby zajistily dostatečný rozběhový moment. ⚙️
• Široká distribuce: Díky své spolehlivosti a jednoduchosti se asynchronní motory používají v obrovském množství aplikací, od čerpadel a ventilátorů až po elektrické nářadí a domácí spotřebiče.

Synchronní motor: Přesnost a synchronizace

Synchronní motor zase funguje jako dobře promazaný mechanismus. ⏱️ Frekvence otáčení rotoru v něm *přesně odpovídá* frekvenci otáčení magnetického pole statoru. Toho je dosaženo díky speciální konstrukci rotoru, který může být vyroben s vinutími napájenými ze sítě nebo s permanentními magnety.

• Klíčové vlastnosti synchronního motoru:
• Synchronizace rotace: Rotor a magnetické pole statoru se otáčí se stejnou frekvencí, což zajišťuje vysokou stabilitu a přesnost provozu.
• Konstrukce rotoru: Rotor synchronního motoru může být vyroben s vinutími napájenými přes sběrné kroužky nebo s permanentními magnety.
• Vysoká účinnost: Synchronní motory mají obecně vyšší koeficient výkonu (COP) než asynchronní motory.
• Stabilita: Synchronní motory poskytují stabilnější provoz, zejména při proměnném zatížení.
• Использование: Jsou ideální pro aplikace, kde je vyžadováno přesné polohování a stabilní rychlost otáčení, například v robotice, hodinkách a CNC strojích.

⚖️ Srovnání: Kdo vyhraje bitvu motorů

Nyní, když jsme si probrali vlastnosti jednotlivých typů motorů, pojďme je porovnat a zjistit, který z nich je pro konkrétní úkol nejvhodnější.

| Charakteristika | Asynchronní motor | Synchronní motor |

| Frekvence otáčení | Neodpovídá frekvenci statorového pole | Odpovídá frekvenci statorového pole |

| Konstrukce rotoru | Indukovaný proud, bez přímého připojení k síti | Napájená vinutí nebo permanentní magnety |

| Účinnost | Obvykle nižší | Obvykle vyšší |

| Stabilita | Méně stabilní | Stabilnější |

| Stát | Levnější na výrobu | Dražší na výrobu |

| přihláška | Široký sortiment, od domácích spotřebičů až po průmysl | Přesné polohování, robotika, průmysl |

| Startovací moment | Vyžaduje další zařízení pro spouštění | Může mít vysoký rozběhový moment |

Výběr motoru: Záleží na úkolu

Takže, který motor je lepší? Odpověď, jako vždy, závisí na konkrétním úkolu.

• Indukční motor — je tahounem oboru, spolehlivý a levný. Je ideální pro aplikace, kde není vyžadována vysoká přesnost a rotační stabilita, ale důležitá je jednoduchost a spolehlivost. ️
• Synchronní motor — je přesný a efektivní nástroj. Je vhodný pro aplikace, kde je vyžadována vysoká přesnost, stabilita otáček a vysoká účinnost.

Někteří výrobci, například ti v automobilovém průmyslu, mohou v jednom elektrickém vozidle používat oba typy motorů a kombinovat tak jejich výhody.

‍ Synchronicita a asynchronicita v programování a komunikaci

Synchronicita a asynchronicita jsou koncepty, které sahají nad rámec elektromotorů. Hrají také důležitou roli v programování a komunikaci.

• Asynchronní programování umožňuje provádět několik úkolů paralelně, aniž byste čekali na dokončení každého z nich. To zvyšuje rychlost a efektivitu programu.
• Synchronní interakce probíhá v reálném čase, například během telefonního hovoru nebo videokonference.
• Asynchronní komunikace umožňuje vyměňovat si zprávy se zpožděním, například e-mailem nebo v messengerech.

Závěr: Vědomosti jsou moc!

Pochopení rozdílů mezi synchronními a asynchronními motory je důležitým krokem k efektivnímu využívání energie a technologií. Každý z těchto typů motorů má své výhody a nevýhody a správná volba závisí na konkrétním úkolu. Nezapomeňte, že synchronicita a asynchronicita hrají důležitou roli nejen ve světě elektromotorů, ale i v dalších oblastech, jako je programování a komunikace.

❓FAQ: Často kladené otázky

Jaký je hlavní rozdíl mezi synchronním a asynchronním motorem?

Hlavní rozdíl spočívá v otáčkách rotoru. U asynchronního motoru se neshodují s otáčkami magnetického pole statoru, zatímco u synchronního motoru ano.

Který motor je lepší: synchronní nebo asynchronní?

Záleží na aplikaci. Asynchronní motory jsou levnější a jednodušší, synchronní motory jsou přesnější a účinnější.

Kde se používají synchronní motory?

Synchronní motory se používají v robotice, CNC strojích, hodinkách a dalších aplikacích, kde je vyžadována vysoká přesnost a stabilita.

Proč se asynchronní motor tak nazývá?

Protože frekvence otáčení jeho rotoru se neshoduje s frekvencí otáčení magnetického pole statoru.

Co je asynchronní programování?

Toto je přístup k psaní kód, ve kterém se provádí několik úkolů paralelní a nezávisle na sobě.

Doufám, tento článek vám pomohl pochopit složitosti synchronní a asynchronní motory!

Otázky a odpovědi

Jak zapojit hvězdu a trojúhelník

Zapojení do hvězdy spočívá v tom, že se konce statorových vinutí elektromotoru spojí v jednom bodě a napájejí se začátky vinutí. Zapojení do trojúhelníku spočívá v sériovém zapojení statorových vinutí – konec jednoho je připojen k začátku dalšího.

Jak rozlišit synchronní od asynchronního

Hlavní rozdíl mezi asynchronními a synchronními elektromotory spočívá v konstrukci rotoru, kterým je permanentní nebo elektrický magnet, přesněji řečeno, v principu vytváření pólů:

✅ pomocí cívek nebo permanentních magnetů.

Co je stator a rotor

Asynchronní elektromotor má dvě hlavní části – stator a rotor. Stacionární část motoru se nazývá stator. Na vnitřní straně statoru jsou drážky, kde je umístěno třífázové vinutí, napájené třífázovým proudem. Rotující část stroje se nazývá rotor, v jehož drážkách je také umístěno vinutí.

Lze REST nastavit jako asynchronní?

Rozhraní REST API pro Azure Analysis Services umožňuje asynchronní aktualizace dat. REST API eliminuje potřebu dlouhodobých připojení prostřednictvím klientských aplikací a zahrnuje další robustní funkce, jako jsou opakované pokusy a dávkové potvrzení (commit).

Klasikou jsou atmosférické spalovací motory. Existují ale jednotky s přeplňováním turbodmychadlem, přímým, nepřímým a nepřímým vstřikováním. Benzín a nafta jsou dalším velkým předělem. Takovou klasifikaci lze rozvíjet velmi dlouho, ale o tom teď ve skutečnosti nemluvíme. Elektromobily totiž také využívají širokou škálu motorů, což si ne každý uvědomuje. Důvod jeho výskytu je velmi jednoduchý – ideální jednotka ještě nebyla vynalezena. Každá možnost má své silné a slabé stránky, na které se výrobci zaměřují. Pouze oni rozhodují, který z nich si vyberou a vyvinou ho podle inženýrských schopností.

Telegramový kanál tvůrce Trashboxu o technologii

Obecná struktura elektrické dopravy

Moderní elektromobily používají různé typy střídavých motorů. Než však přejdeme k jejich rozdílům, je důležité porozumět obecné struktuře výbavy – na příkladu BMW i3. Prostřednictvím zásuvky (1) se elektrické vozidlo nabíjí střídavým proudem. Protože baterie (6) ukládá energii ve formě konstantního napětí, proud je usměrněn (2) a vstupuje do něj až poté. Trakční elektromotor (3) je však napájen střídavým proudem, takže mezi ním a silovými prvky je střídač a také řídicí systém (4). V závislosti na modelu se používá také pomocná zařízení – v tomto případě: elektrický kompresor pro chladicí systém (5) a systém ohřevu baterie (7). To vše dohromady se nazývá elektrický pohonný systém.

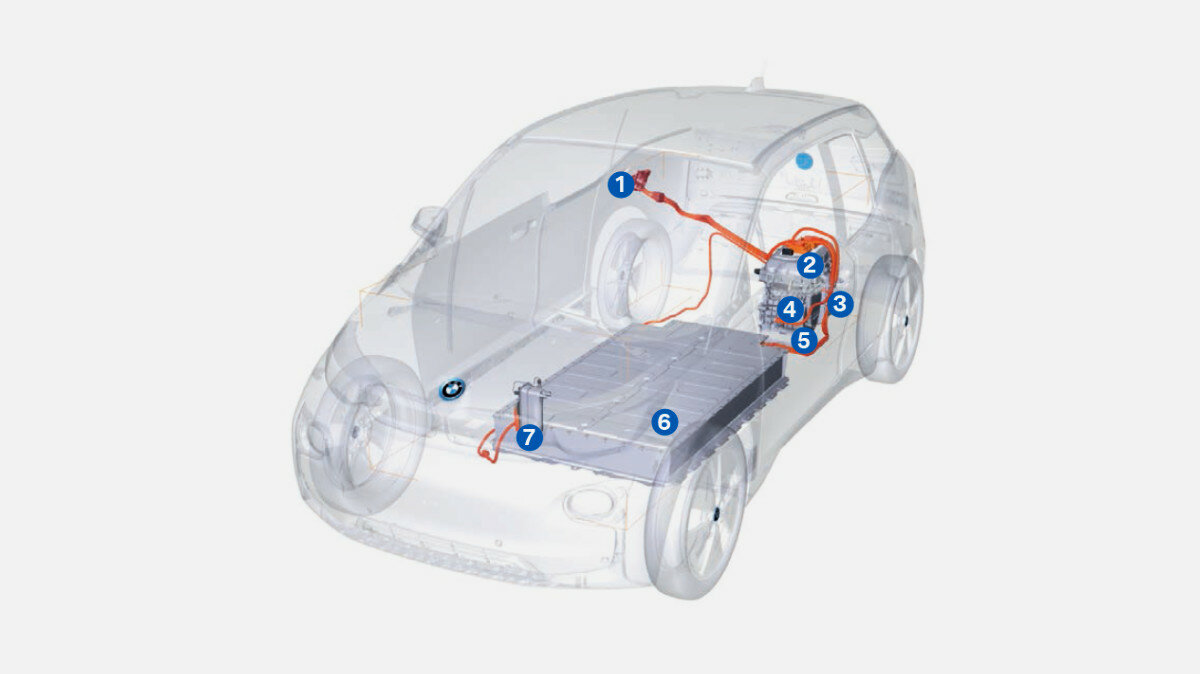

Zjednodušené schéma fungování elektromobilu na příkladu BMW i3

Klasický asynchronní elektromotor

Asynchronní elektromotor není novinkou. Vynalezli jej téměř současně dva nezávislí výzkumníci: Nikola Tesla a Galileo Ferrari. Zdá se, že první byl ve skutečnosti Ital, který jej vynalezl v roce 1885. Ale v právním smyslu se Tesla stal vítězem tohoto nevysloveného závodu – patentoval vynález v roce 1888. Takový úspěch se ukázal být jednou z nejvýznamnějších událostí své doby – ovlivňuje životy každého z nás dodnes. Je obecně velmi obtížné si představit každodenní život bez asynchronních elektromotorů. Používají se v mnoha domácích spotřebičích a aktivně se používají i v průmyslu.

Všechny elektromotory se skládají ze dvou základních částí. Statický se nazývá stator, rotační rotor. U asynchronního motoru je stator magnetický obvod vyrobený z plechů z elektrooceli, s drážkami, ve kterých jsou uložena měděná vinutí. Jsou napájeny třífázovým střídavým proudem, který se přeměňuje ze stejnosměrného proudu uloženého v baterii. Obecně může být rotor klecový nebo fázový. V každém případě rotující magnetické pole vytvořené ve statoru indukuje elektromotorickou sílu v rotoru a v důsledku toho další magnetické pole.

Magnetické pole v rotoru zaostává za magnetickým polem ve statoru. Mezi nimi vzniká síla, která roztáčí pohyblivou část elektromotoru. Říká se tomu Lorentzova síla. Pohyb rotoru se přenáší na systém redukce síly (obdoba převodovky u aut se spalovacím motorem) a dopadá na kola elektromobilu.

Tento typ elektromotoru se nazývá asynchronní právě kvůli rozdílu v rychlosti magnetických polí, která se tvoří na statoru a rotoru. Když řidič sešlápne pedál plynu, magnetické pole rotoru zaostává za statorem. Jinými slovy, magnetický krtek rotující na statoru táhne za sebou rotor, ve kterém je indukováno magnetické pole. Když vozidlo zpomalí, motor funguje jako generátor – v tomto případě rotující magnetické pole rotoru předběhne podobnou sílu ve statoru. Tento rozdíl mezi rychlostí otáčení magnetického pole a rotoru se nazývá skluz. Díky ní dostal asynchronní motor své jméno.

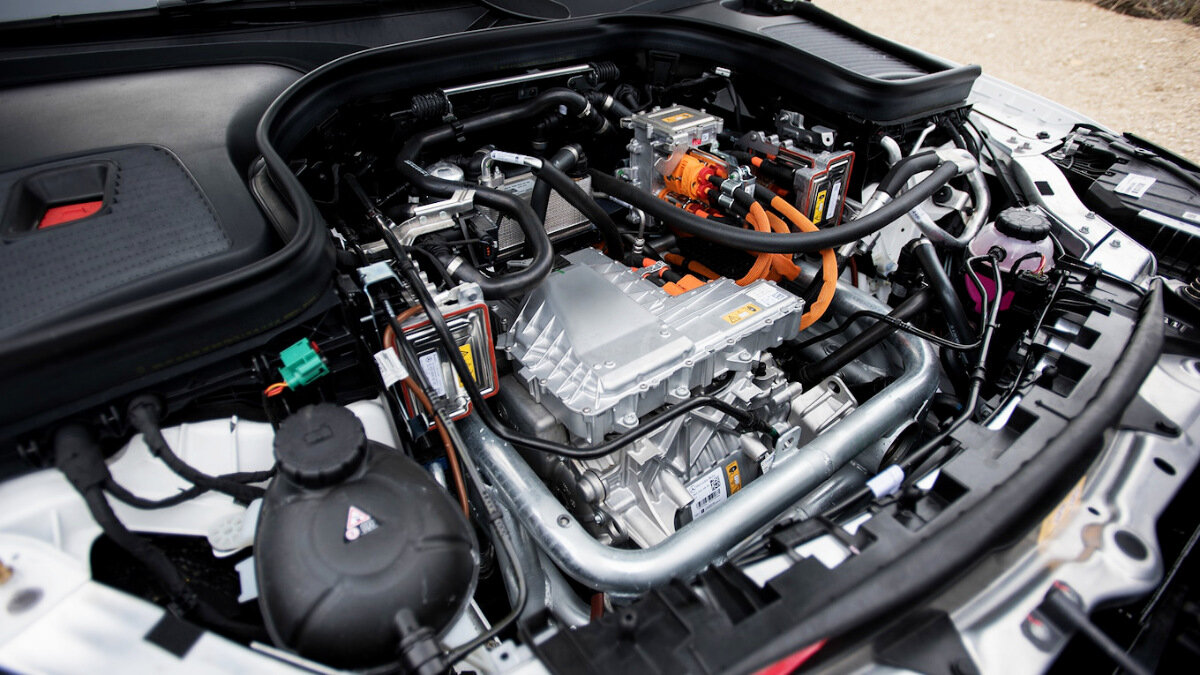

Asynchronní elektromotor Mercedes-Benz EQC 400 | AutoMoto příběh

Typická účinnost třífázového indukčního motoru používaného v automobilovém průmyslu dosahuje 90 %. Vzhledem k maximální pevnosti, extrémní jednoduchosti, neuvěřitelné odolnosti a nízkým nárokům na materiály se asynchronní motory používají výhradně v průmyslu. Asynchronní motory mají relativně nízký rozběhový moment. Kvůli snadnému startování a regulaci se však takové elektrárny často používají k pohonu předních kol elektromobilů s pohonem všech kol.

⊗ Modely:

• Mercedes-Benz EQC;
• SUV Audi e-Tron;
• mnoho modelů koncernu VW (na přední nápravě);
• Tesla Model S, 3, X a Y (na přední nápravě).

⊕ Pro:

• poměrně slušná účinnost;
• nízké výrobní náklady;
• není potřeba materiálů vzácných zemin.

⊖ Nevýhody:

• vysoká potřeba chlazení;
• nízký výkon na velikost;
• co do účinnosti zaostává za ostatními elektromotory.

Synchronní motor s permanentním magnetem

Zásadní rozdíl mezi asynchronními a synchronními motory vyplývá již z názvu – magnetická pole se v synchronním motoru točí vždy stejnou frekvencí. Synchronní motory se dodávají s různými rotory. V případě motoru s permanentními magnety jsou to právě ony, kdo vytváří magnetické pole v rotoru. Synchronní elektromotory s permanentními magnety mají vlastní točivé magnetické pole, které je vytvářeno právě těmito magnety (jsou umístěny v rotoru). Vlastně odtud název tohoto typu pohonných jednotek. Rotující magnetická pole rotoru a statoru u takových elektromotorů jsou synchronizována a notoricky známý skluz, který je vlastní asynchronním jednotkám, zde není přítomen.

Permanentní magnety v rotoru jsou klíčovým prvkem, který umožňuje zmenšit velikost elektromotoru z hlediska výkonu. Tím se výrazně zvyšuje účinnost celé elektrárny jako celku. Vysoký výkon s minimálními rozměry umožňuje použití synchronních elektromotorů v hybridních vozidlech, které jsou extrémně omezené ve volném prostoru kvůli použití spalovacích motorů, převodovek a dalších souvisejících komponent. Mimochodem, v tomto případě je v převodovce obvykle instalována přídavná pohonná jednotka.

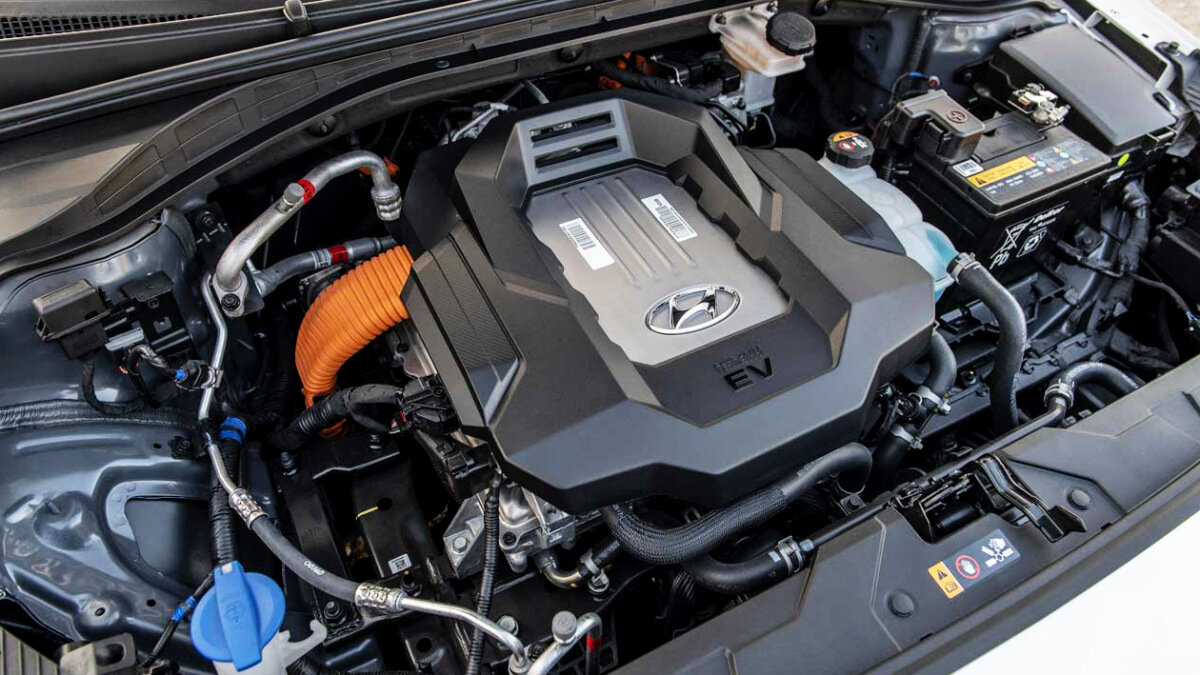

Synchronní elektrárna Hyundai Ioniq 5 | Modely aut Chevy

Každý synchronní motor má však vlastnosti, které vyplývají z principu činnosti. Pro rozběh takového motoru je nutné přivádět do rotoru střídavý proud s rostoucí frekvencí, od 1 Hz do jmenovité hodnoty (frekvenční spouštění). To vyžaduje další vybavení, naštěstí s rozvojem výkonové polovodičové technologie s tím nejsou žádné problémy. Také elektrický motor s permanentními magnety je obtížnější regulovat, protože je nemožné snížit nebo zvýšit pole z permanentních magnetů.

Permanentní magnety pro synchronní elektromotory jsou vyráběny z materiálů vzácných zemin, jejichž těžbu kontroluje především Čína. Globální komunita má otázky ohledně etických aspektů tohoto procesu, takže mnoho předních výrobců vozidel se snaží minimalizovat používání takových komponent ve svých vozidlech. To však nesnižuje účinnost synchronních motorů s permanentními magnety. Podle tohoto ukazatele dosahuje 94–95 %. Pokud je elektrické vozidlo navrženo pro použití s ​​jedním hnacím ústrojím, obvykle se volí synchronní varianta.

⊗ Modely:

• Hyundai Ioniq 5;
• Kia EV6;
• Porsche Taycan;
• Jaguar i-pace;
• sportovní vůz Audi e-tron GT;
• mnoho modelů koncernu VW (na zadní nápravě);
• Tesla Model S, 3, X a Y (na zadní nápravě).

⊕ Pro:

• maximální účinnost;
• nízký požadavek na chlazení;
• vysoký výkon na velikost.

⊖ Nevýhody:

• vysoké výrobní náklady;
• teoretické nebezpečí demagnetizace.

Synchronní elektromotor s budícím vinutím

Synchronní motory s permanentními magnety poskytují nejvyšší účinnost. Je však důležité pochopit, že jejich výroba vyžaduje materiály vzácných zemin. To na jedné straně výrazně zvyšuje konečné náklady na samotnou elektrárnu. Na druhou stranu vyvolává nechtěné etické otázky, které jsou pro mnohé špičkové výrobce elektromobilů nepřijatelné. K odstranění materiálů vzácných zemin používají někteří prodejci, včetně BMW, Renault a Smart, synchronní elektromotory s budícím vinutím.

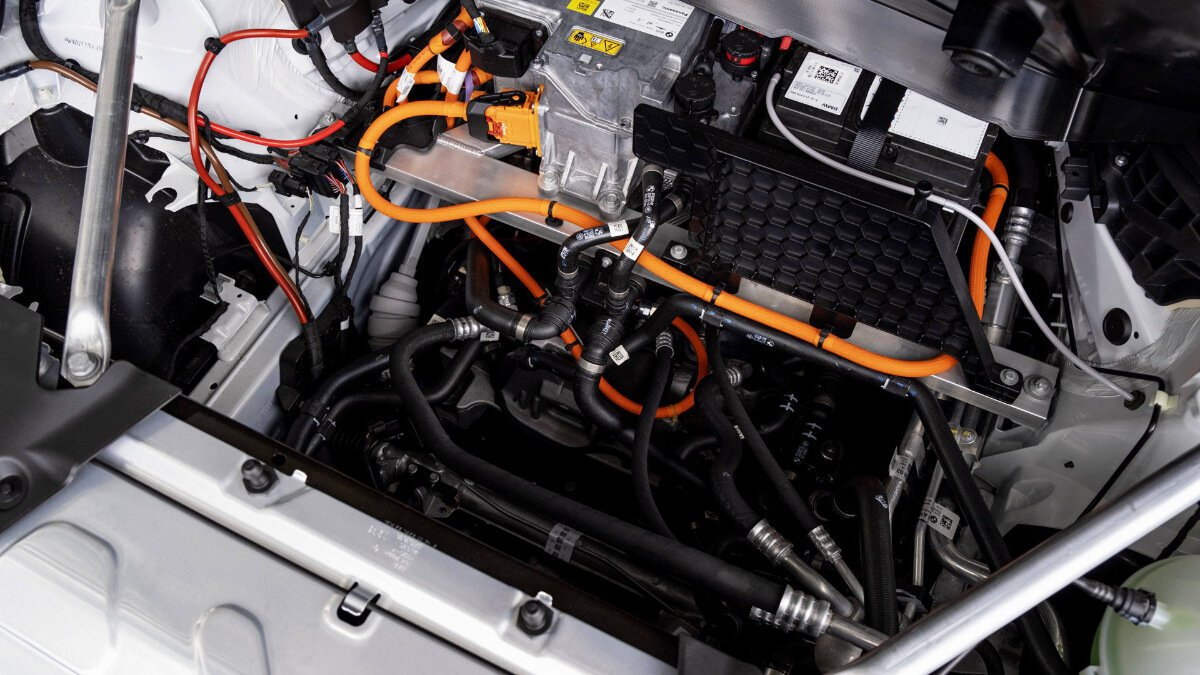

Komponenty hnacího ústrojí BMW iX3 | Zcela EV

Rotor takového synchronního stroje neobsahuje permanentní magnety, ale ocelové magnetické jádro a měděné vinutí. Je na ně aplikováno konstantní napětí, jehož výsledkem je magnetické pole. K napájení napětí se používají kartáče, které kloužou po kroužcích. Účinnost takových motorů dosahuje 93 %. Zvláštnost spojená s frekvenčním spouštěním zůstává. Elektromotor s budicím vinutím se však oproti motoru s permanentním magnetem mnohem snáze reguluje, a to i změnou magnetického pole na rotoru. Takové elektromotory se zdají být nejslibnější, ale použití kartáčů jasně naznačuje potřebu další výměny. Nevyhnutelně se opotřebovávají, takže v jednom „báječném“ okamžiku budete muset nainstalovat nové. Kdy se tak stane, je nezodpovězená otázka. Vše závisí na spolehlivosti, kterou značky regulují.

⊗ Modely:

• BMW iX3, iX, i4;
• Renault Megane E-TECH;
• SMART EQ.

⊕ Pro:

• nejvyšší účinnost;
• relativně nízké náklady;
• žádné riziko demagnetizace;

⊖ Nevýhody:

• přítomnost kartáčů a kroužků, které se časem opotřebovávají.
