Detektor plamene

Plamenný detektor požáru je automatické zařízení, které reaguje na elektromagnetické záření z plamene.
Pro výběr detektoru plamene je nutné určit následující parametry: dosah a čas detekce plamene, pozorovací úhel, kategorii odolnosti proti rušení pro falešné poplachy, okolní podmínky pro použití zařízení (v jakém systému požární signalizace bude zařízení použito), klimatické provedení, stupeň ochrany před vlhkostí a prachem). Pokud má být detektor umístěn ve výbušné zóně, je nutné zvolit typ ochrany proti výbuchu – v závislosti na třídě zóny.
Začněme s nejdůležitějšími parametry: dosahem a časem detekce. A co je nejdůležitější, kategoriemi odolnosti proti šumu a falešným poplachům.

Dosah a čas detekce požáru

Rozsah a doba detekce plamene jsou regulovány normou GOST R 50898 96. Detektor plamene musí detekovat plamen zkušebních zdrojů ohně TP-5 a TP-6 za méně než 30 sekund.

TP-5 a TP-6 jsou definované testovací zdroje požáru pro požární zkoušky hlásičů požáru.
TP-5 podle typu spalování je spalování hořlavé kapaliny s uvolňováním kouře (například benzínu).
TP-6 podle typu spalování je spalování hořlavé kapaliny bez uvolňování kouře (například alkoholu).
1. třída. Požární hlásiče plamene detekují plameny zkušebních požárů ze vzdálenosti 25 metrů nebo více.
Třída 2. Detektory plamene detekují plameny zkušebních požárů ze vzdálenosti 17 metrů.
Třída 3. Detektory plamene detekují plameny zkušebních požárů ze vzdálenosti 12 metrů.
4. třída – v souladu s TD pro hlásič požárního plamene specifického typu.
Všechny detektory plamene Spectron patří do třídy 1, detekují vznícení testovacích zdrojů plamene TP-5 a TP-6 ze vzdálenosti nejméně 25 metrů. Existují modely, které vidí plamen ze vzdálenosti 50 a 40 metrů.

Doba detekce požáru a úhel pohledu

Detektory Spectron mají funkci pro výběr doby detekce plamene. Čas si uživatel volí v menu: 3 sekundy, 10 sekund, 15 sekund, 22 sekund (tovární nastavení – 22 sekund).
Čím delší je doba detekce, tím vyšší je odolnost vůči falešnému optickému rušení.
V řadě detektorů plamene Spectron jsou také k dispozici rychle reagující zařízení Spectron 401.01 – zábleskové detektory. V nich si uživatel také volí dobu detekce plamene: 0,1 sekundy, 0,5 sekundy, 1 a 2 sekundy.
Úhel pohledu je dalším důležitým parametrem potřebným pro výpočet plochy uzavřené místnosti. Téměř všechny hlásiče požáru a plamene Spectron mají úhel pohledu 90 stupňů. Existují modely řady 400 s úhlem pohledu 100 stupňů a modely Spectron 601 EXD a Spectron 801 EXD s úhlem pohledu 100 stupňů. Pro výpočet úhlů a pohodlné umístění hlásičů plamene použijte program „Spectron-OPS-AutoCAD“.
Program si můžete zdarma stáhnout z webových stránek http://spectron-ops.ru

Odolnost vůči falešným poplachům

Podle našeho názoru je nejdůležitější charakteristikou požárního hlásiče plamene jeho odolnost vůči falešným poplachům. Vyráběným hlásičům plamene Spectron jsme přiřadili kategorie na základě jejich odolnosti vůči falešným poplachům. Hlásiče plamene Spectron se dělí do 4 kategorií odolnosti vůči falešným poplachům. Hlásiče plamene 4. kategorie odolnosti vůči falešným poplachům jsou postaveny na 1 infračerveném prvku Hamamatsu. Do této kategorie patří také rychle působící hlásiče plamene Spectron (zábleskové hlásiče) postavené na ultrafialovém senzoru Hamamatsu. Na rozdíl od starších verzí hlásičů plamene Spectron a jednokanálových zařízení od jiných výrobců jsou naše nová zařízení kategorie 4 odolná vůči velkému množství optického falešného rušení, včetně jakýchkoli modulací.

• sklady;
• knihovny, úschovny knih, archivní prostory;
• skladovací prostory;
• sklepy a půdy;
• výtahové šachty, topné stanice, technické a technické místnosti s malou prosklenou plochou;
• technické místnosti průmyslových a administrativních budov.

• administrativní a bytové, veřejné budovy: nákupní centra, obchody, nemocnice, hotely, muzea, školy, školky, bary, restaurace, vodní dýmky, posilovny, kanceláře, banky, univerzity, atria;
• uzavřená parkoviště, autoservisy, showroomy autosalonů;
• vícepodlažní obytné budovy: výtahové šachty, kotelny, čerpací stanice, soukromé domácnosti a hospodářské budovy;
• energetická zařízení, trafostanice, transformovny, strojovny, elektrické rozvaděče, operátorské místnosti, dispečerské místnosti;
• výrobní zařízení pro lehký průmysl, výrobu nástrojů, výrobu nábytku a tisk;
• uzavřené sklady laků, barev a hořlavých kapalin;
• místnosti pro plnění plynových lahví;
• jiné podobné objekty, které neobsahují zdroje UV záření.

• Otevřená a uzavřená parkoviště, garáže pro automobily;
• Opravny a technické místnosti autosalonů, místnosti pro nabíjení baterií, diagnostiku a opravy spalovacích motorů, lakovny, jakékoli místnosti, kde se neprovádějí svářečské práce;
• Montážní dílny, výrobní zařízení pro různé účely;
• Modulární kontejnerové elektrárny, čerpací stanice, kompresorové stanice;
• Dřevozpracující, polygrafický, textilní, potravinářský a další podobná odvětví;
• Logistická centra.
• Průmyslové, administrativní, obytné, veřejné a bytové prostory.

• Skladové a výrobní prostory, otevřené prostory, přilehlá území, kde se mohou nacházet nebo odrážet zdroje silného optického rušení.
• Zařízení na pevnině a v moři pro těžbu a přípravu ropy, doprovázená spalováním souvisejícího plynu, zařízení, která vypouštějí a spalují plyn, ropné rafinerie, ropné sklady, závody na zpracování plynu, plynovody a ropovody, kompresorové stanice;
• Hutní slévárny a válcovny, strojírenství a stavba lodí s velkým počtem svářečských závodů;
• Opravárenská depa;
• Továrny na letadla a vrtulníky, opravárenské hangáry a další výrobní zařízení na letištích;
• Doly, šachty, důlní díla;
• Závody na těžbu a zpracování hnojiv;
• Chemická výroba;
• Jakékoli předměty bez přítomnosti otevřeného ohně a plazmových oblouků.

Tabulka č. 1: kategorie ochrany proti falešnému rušení zařízení Spectron IPP. V druhé části se budeme zabývat klimatickými vlastnostmi, ochranou před prachem a vlhkostí, typy krytů, elektromagnetickou kompatibilitou (EMC) a typy ochrany proti výbuchu.

V místech, kde je potřeba detekovat požár v jeho samém počátku, se používá zařízení zvané hlásič plamene, často uzpůsobené pro adresné požární signalizace. Říká se mu také snímač plamene. Toto zařízení je schopno zaznamenávat pulsy elektromagnetické povahy vycházející ze zdroje ohně. Také se osvědčily při práci uvnitř a na otevřených prostranstvích s normální úrovní výměny vzduchu a tepla. Použití jiných typů detektorů v takových podmínkách není vždy možné.

Jak fungují hlásiče požáru?

S jistotou lze říci, že každý dospělý se opakovaně dostal do situace, kdy musel sledovat, jak jazyk hořícího plamene stoupá k vrcholu. Zajímavostí je, že plamen se může výrazně lišit barvou a být například jasně červený, namodralý, zelený nebo žlutý. Barva plamene je dána povahou látky, která hoří. Právě na zachycení povahy plamene je založen princip činnosti snímačů plamene požární signalizace. Zařízení okamžitě reaguje na výskyt elektromagnetického impulsu emitovaného plamenem, když se látka vznítí nebo doutná.

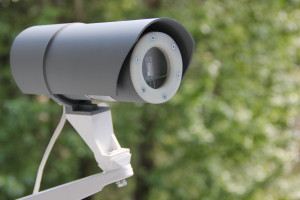

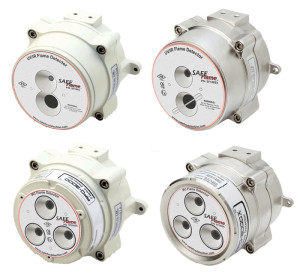

Na základě provozních možností a místa instalace se hlásiče požáru dělí do několika typů:

• infračervený;
• ultrafialový;
• viditelný rozsah;
• vícepásmový.

Detektor plamene má vestavěný prvek, který je vysoce citlivý na elektromagnetické záření a elektrické signály. Je přesně zodpovědný za rozpoznání paprsků, jejichž vlnová délka se může výrazně lišit. Další věc, kterou lze vyzdvihnout, je, že rozsah viditelné části spektra se téměř nevyužívá kvůli velkému množství všech druhů rušení vytvářených osvětlovacími zařízeními.

Drtivá většina zařízení, která přijímají energii, nemá diferencovanou citlivost, proto musí sáhnout po světelných filtrech. Při práci ve viditelné oblasti může obyčejné barevné sklo sloužit jako filtrační prvek a v infračervené oblasti se úspěšně používá slída, bromid draselný, kamenná sůl, sylvit, lithium z fluoru a některé další sloučeniny.

Technické parametry detektorů

1. Provozní dosah zařízení. Podle tohoto kritéria se požární signalizační zařízení dělí do několika tříd: detekce plamenů do 25 m; detekce do 17 m; detekce plamenů do 12 m; detekce plamenů do vzdálenosti 8 m.
2. Doba odezvy zařízení.
3. Pozorovací úhel zařízení.
4. Období zotavení.
5. Indikátor napájecího napětí.
6. Proud používaný při provozu v různých režimech.
7. Tedy při aktivní zátěži.
8. Optimální provozní teploty.
9. Parametry produktu.
10. Barva produktu.
11. Spínané napětí ze vstupu relé.
12. Odůvodnění použití detektoru.

Aplikace alarmů

Senzory tohoto druhu se doporučují používat v případě nouzových situací, k určení prvků v jednotkách, které prošly přehřátím, například skryté doutnání v interiéru vozu pod povrchem obložení atd.

Plamenové detektory přicházejí na pomoc v případech, kdy se bavíme o co nejrychlejším odhalení žhářství nebo v případech, kdy dojde k hození hořlavého předmětu. V takových situacích bude reakce na zdroj, ze kterého plamen vychází, velmi rychlá.

Vzhledem k tomu, že existuje mnoho látek, které jsou snadno hořlavé a neuvolňují kouř, nebudou detektory kouře schopny správně a včas reagovat na nebezpečí požáru při jejich použití.

K poznámce: Detektor kouře ne vždy pomůže, pokud má místnost slušnou výšku stropu, ve skladech, kde existuje možnost šíření požáru vysokou rychlostí, a na otevřených prostranstvích, kde jsou skladovány ropné produkty.

Senzory plamene se zase s takovými úkoly vyrovnávají velmi úspěšně.

Stát

Vzhledem k obrovskému počtu modelů a úprav zařízení, které signalizují vzhled plamene, je cenové rozpětí velmi široké. Existují levné modely s cenou pouze 2500-3000 rublů. Existují však i sofistikovanější vzorky, vybavené doplňkovými funkcemi a mající vylepšený stupeň ochrany. Jejich cena může dosáhnout 25 000 rublů.
