Návod k použití termostat
XH-W3001

Krátký popis

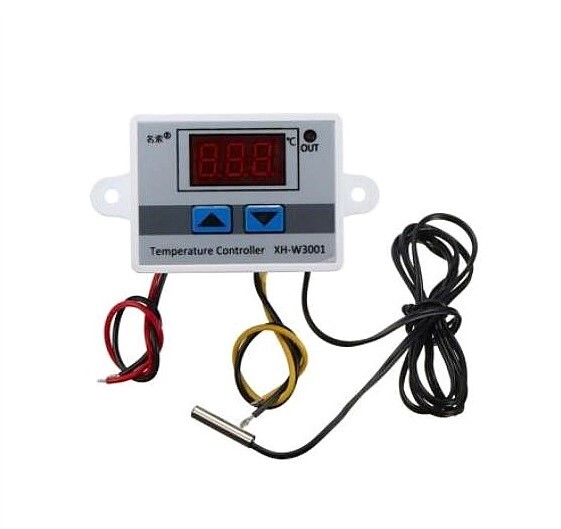

Model XH-W3001 (-50 °C ~ +110 °C) je navržen tak, aby udržoval teplotu v rámci stanovených limitů.
Termostat XH-W3001 může pracovat společně s ohřívačem nebo chladičem.

• Rozsah regulace teploty: -50°C ~ 110°C
• Přesnost měření teploty: ± 0.2 °C
• Přesnost regulace teploty: ± 0.1 °C
• Vstupní měření: NTC 10K L-sonda, délky 1 metr, vodotěsná
• Napájecí napětí: dle výběrové klasifikace (12V/24V/220V)
• Výstupní výkon: dle výběrové klasifikace (120 W / 240 W / 1500 W)
• Výstupní proud: až 10 A
• Celkové rozměry: 60 * 45 * 31 mm

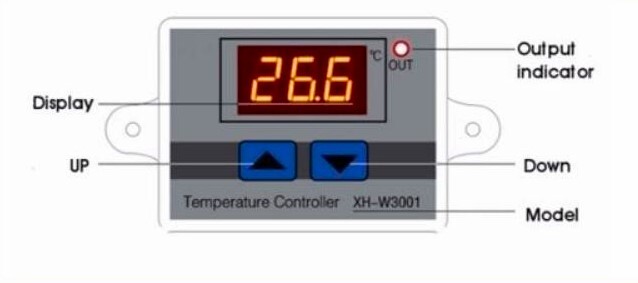

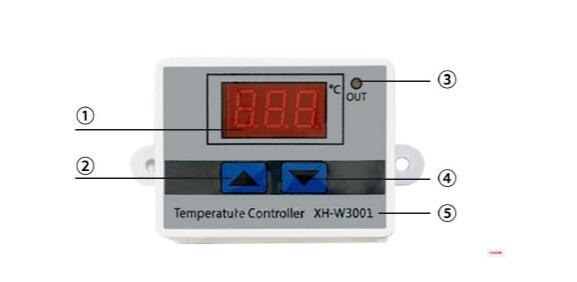

1. Hodnota teploty.
2. Tlačítko nahoru (více).
3. Indikátor východu.
4. Tlačítko dolů (méně).
5. Model termostatu.

Spuštění a konfigurace zařízení

Varování!
Před připojením zařízení k síti pečlivě zkontrolujte hodnotu napájecího napětí zařízení.

Nastavení teploty zapnutí

Stiskněte tlačítko dolů JEDNOU pro pokračování v nastavování teploty;
Stiskněte a podržte tlačítko nahoru déle než 3 sekundy, dokud se hodnota na obrazovce nezobrazí bez blikání, poté stiskněte tlačítko nahoru nebo dolů pro nastavení hodnoty teploty zapnutí. Počkejte, dokud hodnota nepřestane blikat.

Nastavení teploty vypnutí

Stiskněte a podržte tlačítko déle než 3 sekundy, dokud se hodnota na obrazovce nezobrazí bez blikání, poté stiskněte tlačítko nahoru nebo dolů pro nastavení hodnoty teploty vypnutí. Počkejte, dokud hodnota nepřestane blikat.

Nastavení hystereze

Tento model má možnost dodatečně nastavit hodnotu hystereze od 0 do 10. To znamená, že pokud je teplota zapnutí nastavena na 35 stupňů a teplota vypnutí je 40 stupňů a poté při nastavení hystereze na 5 stupňů se k teplotě vypnutí přičte 5 stupňů a termostat se vypne při 45 stupních. Doporučujeme nastavit hodnotu hystereze na 0,3.

Obnovení továrního nastavení

Když je napájení zapnuté, stiskněte a podržte současně tlačítka nahoru a dolů. Na displeji se zobrazí 888 a poté se regulátor automaticky přepne na detekční teplotu.

Seznam možných závad

Pokud se na displeji zobrazí 3 latinská písmena L, znamená to, že je problém s termistorovým senzorem. Zkontrolujte neporušenost vodičů a senzorů. V případě potřeby termistor vyměňte.

Pokud se na displeji zobrazí 3 latinská písmena H, znamená to, že teplota prostředí, ve kterém se termistor nachází, překračuje své mezní hodnoty. Zkontrolujte bod odečtu teploty. Vyjměte termistorový senzor z horkého nebo chladného místa.

Regulátory teploty se používají v průmyslových řídicích systémech k regulaci a udržování správné teploty. XH-W3001 je levný modul pro regulaci teploty, který se snadno instaluje a konfiguruje. V tomto článku se podíváme, co je modul XH-3001 a jak ho používat k regulaci teploty.

Co je regulátor teploty XH-W3001?

Řada XH je řada cenově dostupných a přesných regulátorů teploty. Jsou také známé jako digitální termostaty.

Digitální termostaty, na rozdíl od starších analogových termostatů, dokáží regulovat teplotu velmi přesně. Některé regulátory dokáží regulovat teplotu s přesností 0.01 stupně Celsia.

XH-W3001 je také takový digitální termostat s programovatelným nastavením. Má jednoduchou konstrukci, u které pro spínání stačí připojit pouze napájecí zdroj, teplotní senzor a zátěž.

Tento regulátor je velmi jednoduchý regulátor teploty typu zapnutí/vypnutí. Reguluje teplotu monitorováním aktuální teploty pomocí teplotního senzoru a zapínáním nebo vypínáním připojené zátěže. Zátěží je obvykle topné těleso nebo chladicí zařízení, například kompresor lednice.

Regulátory teploty XH-W3001 jsou k dispozici v několika konfiguracích v závislosti na typech vstupů/výstupů. Tři modely W3001 mohou být napájeny zdroji 12 V DC, 24 V DC nebo 220 V AC.

Varianty 12VDC a 24VDC vyžadují k provozu nastavitelné stejnosměrné napájení. Mohou spínat zátěže 12VDC nebo 24VDC v závislosti na vstupním napětí. Varianta 220V má vestavěný zdroj pro napájení jednotky. Může dodávat výstupní napětí 220V do zátěže. Všechny varianty zvládnou zátěž až 10A.

Teplotní senzory XH-W3001 obvykle měří teploty od -50 °C do 100 °C pomocí dodávaného teplotního senzoru. Teplotní senzor/senzor 10k NTC termistor. Zařízení dokáže detekovat změny teploty s přesností +/- 0.1 °C.

Technický popis XH-W3001

XH-W3001 je všestranný modul, který vyrábí mnoho výrobců. Jedním z nich je HexaControls. HexaControls je poskytovatel řídicích řešení pro HVAC a BAS (Building Automation Management) se sídlem v Istanbulu v Turecku. Pojďme se podívat na datový list XH-W3001 a jeho specifikace.

Specifikace XH-W3001

Teplotní senzor XH-W3001 má následující vlastnosti.

Rys

12/24 V DC nebo 220 V AC

Vytápění nebo chlazení

Výstupní režim a výkon

Od 120 W do 1500 W (v závislosti na modelu)

Napájení přes USB pro iPod, Razr nebo BlackBerry na cestách

10K NTC termistor v 1m vodotěsném pouzdře

tělo (sonda z nerezové oceli)

Přesnost regulace teploty

Přesnost měření teploty

Montáž na DIN lištu nebo na stěnu pomocí šroubů

Plast, třída krytí IP22

Snímač se dodává ve třech verzích v závislosti na napájecím/provozním napětí:

model

Spotřeba energie

Modely na střídavý proud mají vestavěný zdroj napájení pro digitální elektroniku uvnitř jednotky. Spínací výstup sleduje napěťový vstup a může unést zátěž až 10 ampérů. Lze jej také použít k ovládání relé nebo stykače pro spínání mnohem větší zátěže, například průmyslového ohřívače.

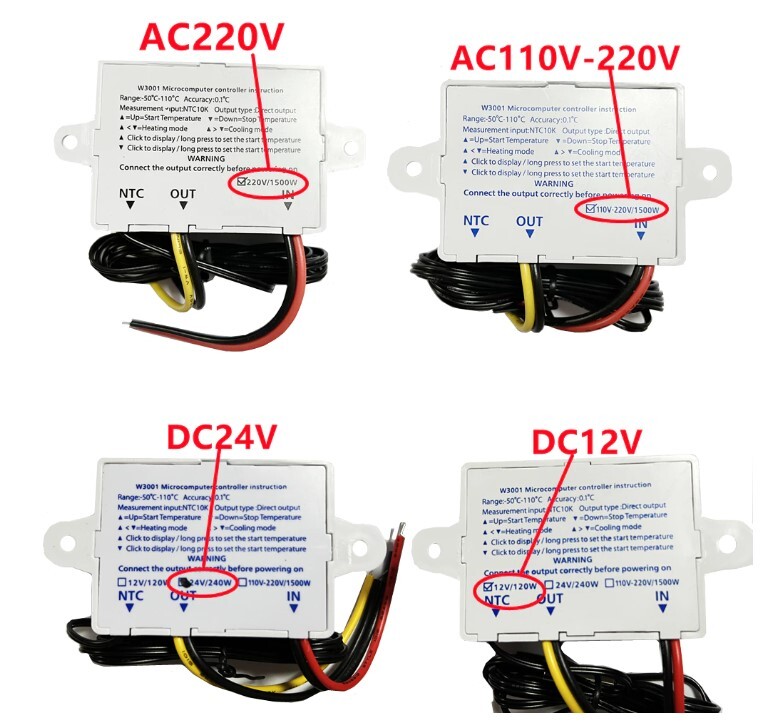

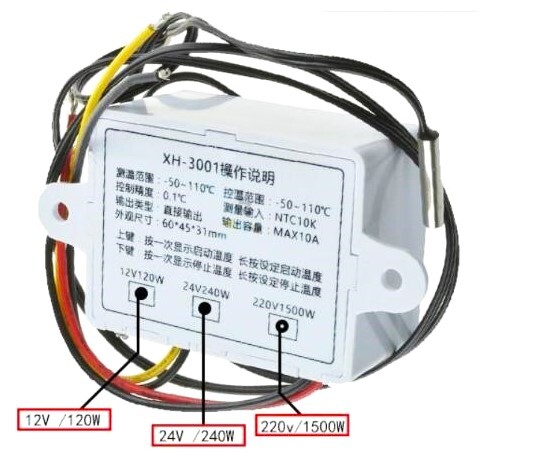

Na zadní straně regulátoru je označení označující typ regulátoru. Odpovídající pole bude označeno v závislosti na provozním napětí a výstupním výkonu regulátoru teploty XH-W3001.

Jak nastavit modul termostatu XH-W3001

Ovladač XH-W3001 má pouze dvě tlačítka. Přestože jsou označena jako tlačítka nahoru/dolů, jsou multifunkční. Třímístný displej zobrazuje v pohotovostním režimu naměřené teploty v reálném čase.

Když je regulátor zapnutý, stiskněte a podržte tlačítka nahoru a dolů po dobu delší než 3 sekundy. Na displeji bude blikat „888“ a začne se zobrazovat naměřená teplota. Po resetování se regulátor přepne do režimu vytápění a automaticky nastaví počáteční teplotu na 25 °C a konečnou teplotu na 40 °C.

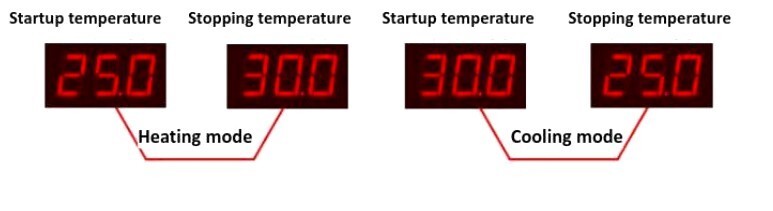

Tento regulátor teploty má dva provozní režimy: režim vytápění и režim chlazení. Režim vytápění lze použít k ovládání topného tělesa pro udržení teploty během procesu. Režim chlazení lze použít k ovládání chladničky nebo ventilátoru pro ochlazování procesu na vysokou teplotu. Podívejme se, jak můžeme nastavit XH-W3001 v obou režimech.

Použití termostatického modulu XH-W3001 v režimu vytápění

Modul XH-W3001 nemá speciální nastavení pro přepínání mezi režimy vytápění a chlazení. Rozhoduje, zda je v režimu vytápění nebo chlazení, na základě kontroly spouštěcí a zastavovací teploty.

Pokud je počáteční teplota nižší než konečná teplota, říká se, že regulátor je v režimu vytápění. V režimu vytápění se výstup zapne, když je naměřená teplota nižší než počáteční teplota. Když se systém zahřeje, naměřená teplota překročí zastavovací teplotu a regulátor výstup vypne.

Pro nastavení počáteční teploty stiskněte a podržte tlačítko se šipkou dolů po dobu 3 sekund. Digitální displej zobrazí počáteční teplotu a začne blikat. Pomocí tlačítek se šipkou nahoru/dolů upravte teplotu. Pro potvrzení nastavení počkejte přibližně 5 sekund, dokud se hodnota automaticky neuloží a přístroj se nevrátí do pohotovostního stavu.

Pro nastavení teploty zastavení stiskněte a podržte tlačítko se šipkou nahoru po dobu 3 sekund, dokud na displeji nezačne blikat hodnota teploty zastavení. Pomocí tlačítek se šipkou nahoru/dolů změňte hodnotu a počkejte 5 sekund pro potvrzení.

Ujistěte se, že zastavovací teplota je vyšší než spouštěcí teplota, jinak bude regulátor v režimu chlazení.

Použití termostatického modulu XH-W3001 v režimu chlazení

Pokud je počáteční teplota regulátoru vyšší než zastavovací teplota, bude v režimu chlazení. V režimu chlazení se regulátor zapne, když teplota překročí počáteční teplotu, a vypne, když teplota dosáhne koncové teploty. Toto lze použít k ovládání chladicího kompresoru nebo odsávacího ventilátoru pro ochlazení místnosti.

Zapojení XH-W3001

Pro připojení regulátoru teploty XH-W3001 k systému použijte následující schémata zapojení.

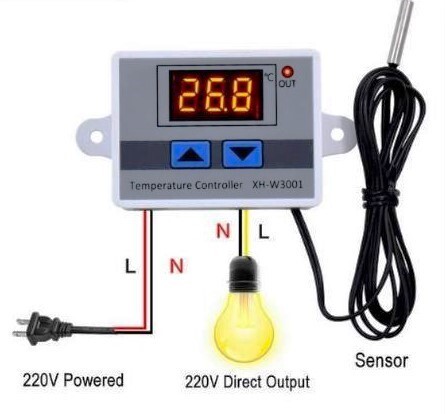

Pokud jednotka typu XH-W3001-230 pracuje s napětím 230 V AC, použijte následující zapojení.

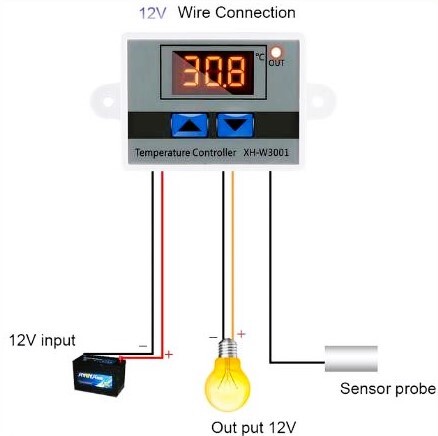

Pokud se jedná o zařízení XH-W3001-12 nebo XH-W3001-24, použijte k připojení zařízení následující schéma zapojení.

Jak resetovat XH-W3001?

Někdy může být nutné resetovat digitální regulátor teploty XH-W3001 na tovární nastavení. Může to být způsobeno poruchou nebo běžným resetem.

Chcete-li resetovat ovladač XH-W3001, stiskněte a podržte obě tlačítka nahoru/dolů po dobu delší než 3 sekundy. Na displeji se rozbliká „888“ a zobrazí se aktuální naměřená teplota. To znamená, že jednotka byla úspěšně resetována na původní nastavení.

Jak kalibrovat XH-W3001

Tento regulátor teploty používá jako teplotní senzor termistor NTC (záporný teplotní koeficient). Termistory NTC jsou typ rezistoru, jehož odpor se snižuje s rostoucí teplotou.

V důsledku výrobních vad a podmínek prostředí může být teplotní senzor nesprávně kalibrován a XH-W3001 může zobrazovat nesprávné hodnoty teploty. To může ovlivnit regulaci teploty, protože naměřená teplota může být nesprávná.

Aby se tento problém odstranil, je nutné regulátor XH-W3001 kalibrovat. V mnoha případech může být naměřená teplota o několik stupňů Celsia vyšší nebo nižší než skutečná teplota. Zařízení má „teplotní posun“, který tuto chybu kompenzuje. Úpravou teplotního posunu se chyba eliminuje.

Pro kalibraci zařízení změřte skutečnou teplotu systému pomocí kalibrovaného teplotního senzoru. Poté zkontrolujte naměřenou hodnotu teploty zobrazenou na displeji XH-W3001. Pokud je zobrazená hodnota menší než skutečná hodnota, měl by být posun kladný. Pokud je vyšší než skutečná hodnota, měl by být posun záporný.

Pro nastavení teplotní odchylky stiskněte současně tlačítka nahoru a dolů a uvolněte je. Na displeji bude blikat hodnota teplotní odchylky. Upravte hodnotu odchylky pomocí tlačítek nahoru/dolů a počkejte 5 sekund pro uložení nastavení. Přístroj je nyní kalibrován na skutečnou naměřenou teplotu.
