Zavěšené krokve: výpočet návrhu systému a uzlů
V každé budově hraje důležitou roli střešní konstrukce. Konečné náklady na projekt a životnost budovy závisí na její kvalitě a pevnosti. Právě tato část převezme většinu atmosférických vlivů. Pevnost střechy do značné míry závisí na výběru, správném výpočtu a instalaci systému krokví.
Existují dva typy střešní konstrukce pomocí krokví: vrstvené a závěsné krokve. V tomto článku probereme poslední možnost, analyzujeme, v jakých případech je použitelná, jak funguje a existující odrůdy.
Co jsou závěsné krokve?

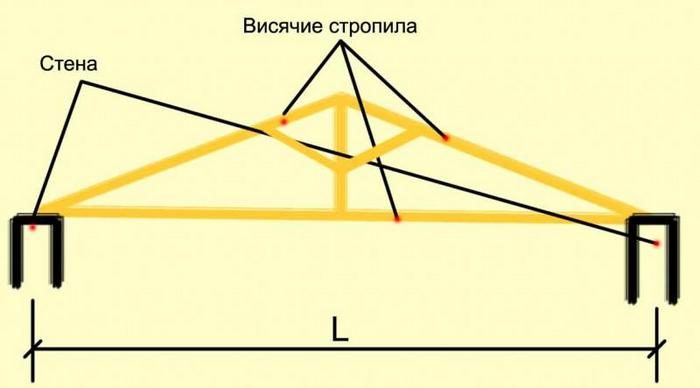

Krokve jsou hlavní částí střešní konstrukce, která nese celé zatížení. Výběr závěsných nebo vrstvených konstrukcí závisí na přítomnosti vnitřních nosných stěn v budově. Pokud jsou, pak na nich budou krokve spočívat přes stojan a toto schéma se nazývá vrstvené. Jinak jako základy slouží pouze vnější nosné stěny a maximální vzdálenost mezi nimi může být až 14 metrů.
Přestože jsou závěsné krokve šikmé, netlačí stěny, ale přenášejí pouze přísně svislá zatížení. Toho je dosaženo použitím vzpěry na základně střechy. Jsou vyrobeny z nosníků a v závislosti na požadované délce mohou být plné nebo kompozitní. Pokud je nutné použít dvojité protažení, pak se spojení provede s přesahem, šikmým nebo rovným zubem, přesahy a tak dále.
Populární sázková kancelář vydala aplikaci, 1xBet pro Android si můžete oficiálně stáhnout kliknutím na odkaz bez registrace a zcela zdarma.
Samotné nohy krokví mohou být vyrobeny z kulatiny, dřeva nebo omítaných desek. Před použitím jsou ošetřeny speciálními prostředky, které chrání proti plísním, plísním, zánětům a hnilobě.
Systém závěsných krokví je použitelný v obytných budovách, komerčních skladech a průmyslových objektech.
Faktory ovlivňující konstrukční výpočty
Před zahájením výstavby střechy se závěsnými krokvemi je nutné provést kompetentní výpočet. Pomůže vám vybrat vhodné materiály, určit požadovanou odrůdu a ušetřit peníze při zachování pevnosti konstrukce. I když to můžete udělat sami, je lepší důvěřovat specialistovi, pod takovou střechou se vám pak bude spát klidněji. Pro bezchybný výpočet budete potřebovat následující informace:
- rozměry budovy;
- materiály stěn;
- uspořádání dalších nosných prvků, například sloupů;
- přítomnost podkrovní podlahy;
- nosnost stěn;
- tvar střechy.
Pomocí těchto údajů se určí materiál pro krokve, průřez a s jakým krokem se má instalovat.
Pokrývači navíc zohledňují klimatické podmínky (množství srážek, sílu a směr větru). Na základě těchto informací se rozhodne o úhlu sklonu a výběru střešní krytiny.
Základní strukturální prvky
Než začnete studovat typy a konstrukční prvky závěsných krokví, musíte se seznámit se základními prvky střechy. Pomůže vám to lépe si představit systém a neplést se v pojmech.
Při konstrukci takové střechy se používá šest hlavních prvků:
- Mauerlat. Nosník o průřezu 100×100 nebo 150×150 mm umístěný na horní straně nosných stěn. Na nich spočívají nohy krokví. Hlavním úkolem této části je rovnoměrně rozložit zatížení a přenést jej na základ.
- Nohy krokve. Základ sklonu střechy. Obvykle se používají omítané desky o průřezu 50×150 nebo 100×150 mm. Mezi jednotlivými prvky je dodržen krok 0,6-1,2 m Rozměry a vzdálenost závisí na plánovaném zatížení a nosnosti stěn.
- Puff. Vodorovný nosník nebo deska připevněná k protilehlým spodním částem konstrukce. Hlavním úkolem je zadržet tlakové zatížení z krokví.
- Rigel. V podstatě stejný obláček, jen se nachází poblíž hřebene. Tato část nese větší zatížení, proto je použit silnější nosník.
- Babička. Závěsný prvek umístěný pod hřebenem, který podporuje příliš dlouhé tažení. Může být dřevěný nebo kovový.
- Strut. Podpěry používané na budovách s velkými rozpony. Pomáhají zabránit přílišnému prohýbání krokví. Vřeteník slouží jako podpěra pro vzpěry.
Některé návrhy systémů závěsných krokví si zachovávají potřebnou pevnost bez použití Mauerlatu.
Různé vzory závěsných krokví
Výběr jednoho nebo druhého schématu pro instalaci závěsných krokví závisí na rozpětí mezi nosnými stěnami. Čím větší je tato vzdálenost, tím složitější je návrh a tím větší počet potřebných dalších prvků.
Základní trojkloubový trojúhelníkový oblouk
Ten je základem celé konstrukce a má tvar trojúhelníku. Skládá se ze dvou krokví, které jsou upevněny na hřebeni. Spodní díly jsou spojeny dřevěnou kravatou. Maximální přípustná výška u hřebene se rovná jedné šestině délky rozpětí. Takový design je však povoleno používat pouze v budovách, kde vzdálenost mezi stěnami není větší než 6 metrů.
V takovém produktu jsou krokve vystaveny pouze ohybovým zatížením a utahování – tahovým zatížením. Na základně je povoleno použít kovovou tyč nebo šňůru. Ale obvykle je strom ponechán, protože slouží jako trámy pro podlahu podkroví.
Kloubový oblouk s vřeteníkem
Tento systém se používá v budovách s rozponem větším než 6 metrů. Utažení této délky se značně ohne, a abyste tomu zabránili, použijte vřeteník. Obvykle je zavěšení vyrobeno ze dřeva, ale v některých situacích se používá kovová tyč. Kovový prvek dobře snáší tahové zatížení a má nízkou hmotnost.
Pomocí vřeteníku upravují pokrývači míru vychýlení vodorovné části. V této délce je obláček vyroben ze dvou stejných částí a jsou spojeny přesně pod závěsem. Používají se různé spoje: šikmé nebo rovné řezy zajištěné šrouby. Odpružení a utažení jsou zajištěny společně svěrkou.
Kloubový oblouk se zvýšenou stahovací šňůrkou
Tato možnost zahrnuje instalaci kravaty blízko hřebene. Přestože v této poloze je díl vystaven velkému zatížení, je možné vybavit podkroví. Výšku stropů můžete upravit změnou výšky táhla.
V takové situaci musí krokve odpočívat na Mauerlatu. Protože se zvyšujícím se zatížením, zvyšující se vlhkostí a teplotou se mění rozměry nosníků, používá se kluzné spojení. Jsou vyrobeny z kovu a připevněny přímo k mauerlatu a krokvím. Díky tomuto designu si střecha zachovává svou geometrii a může „dýchat“.
V zimě na svazích zažívají zavěšené krokve s utažením různé zatížení sněhem. Z tohoto důvodu existuje riziko nesouososti a netěsností. Proto jsou v takových konstrukcích konce krokví umístěny mimo stěny.
Při stavbě podkroví se zvýšenou střechou slouží nosník jako základ pro připevnění stropu. Aby nedošlo k jejímu prověšení, používají se tlustší trámy. V některých situacích jsou instalovány závěsy spojující kravatu a hřeben. Pokud je nosník příliš dlouhý, použijte několik závěsných spojovacích prvků.
Kloubový oblouk s příčkou
Jediný rozdíl v tomto provedení od předchozího je způsob implementace upevňovacích bodů pro nohy krokví. Jsou pevně připevněny k Mauerlatu a již nemohou volně měnit svou polohu. K tomu použijte hřebíky, šrouby a kovové desky.
Vlivem změn ve způsobu upevnění se mění i účinek zatížení. Nyní jsou krokve od sebe odtlačeny nosnými zdmi. Z tohoto důvodu začíná utahování docházet ke kompresi a v této poloze se nazývá příčka.
Pokud výpočty ukazují velké zatížení, pak je kromě střechy s příčkou instalována klasická kravata ve spodní části konstrukce. V tomto případě nebude nutné připojení k Mauerlatu. Výsledkem je první popsaná konstrukce s přídavným nosníkem pod hřebenem.
Oblouk s vřeteníkem a vzpěrami
Délky rozpětí do 9 až 14 metrů vyžadují vyztužení konstrukce vzpěrami. V této situaci se trámy krokví začnou ohýbat. U vrstvené střešní konstrukce se vzpěry opírají o vnitřní nosnou stěnu. V našem případě je jedinou dostupnou zarážkou vřeteník. Zde se mění všechna zatížení působící na rám: krokve tlačí na vzpěry, natahují zavěšení a přitahují hřeben, poté je zatížení rozloženo na krokve a stlačuje je.
Všechna schémata systémů zavěšených krokví vyžadují přesné výpočty, které berou v úvahu vnější a vnitřní zatížení. Za jedinou nevýhodu lze považovat složitost instalace. Hotové konstrukce musíte buď dodat jeřábem, nebo je smontovat ve výšce. V některých situacích však neexistují žádné jiné možnosti pro montáž střechy.
