Poruchy relé tlaku vody u čerpadel – rozumíme důvodům

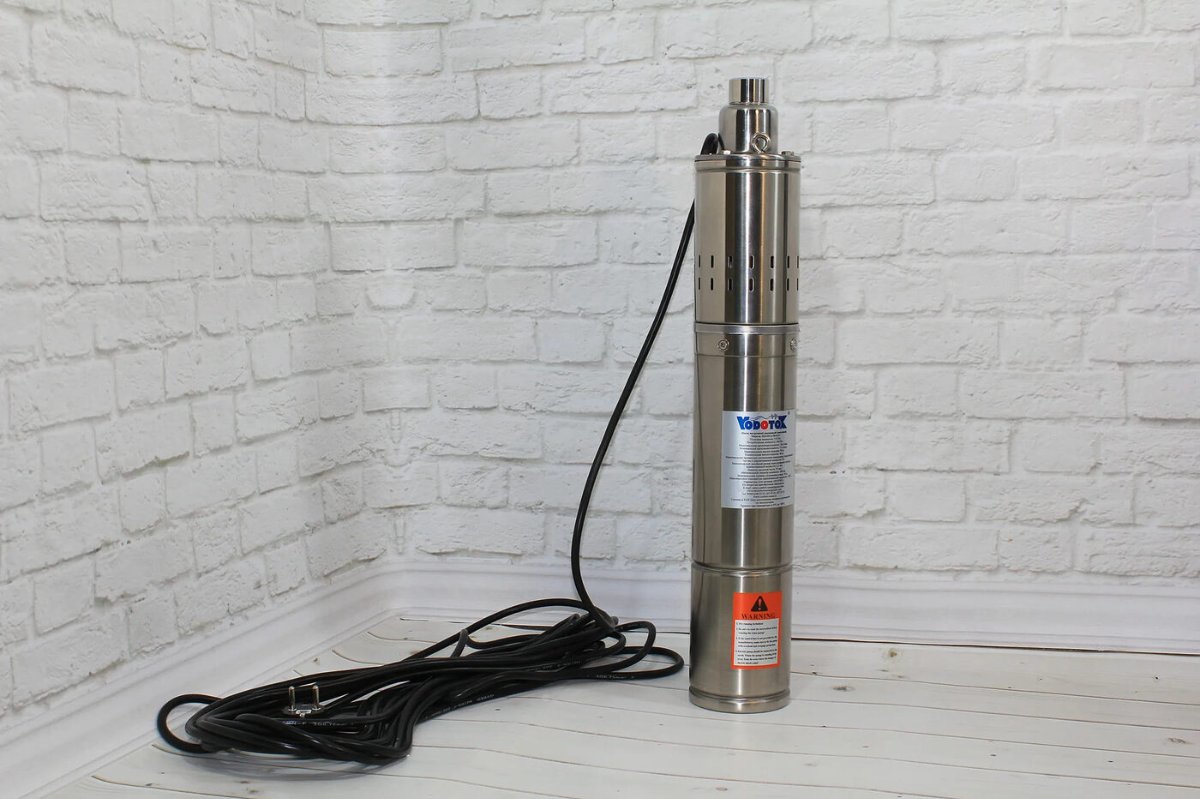

Úkolem tlakového spínače vrtného čerpadla je regulovat tlak vody ve vodovodním systému. Automaticky zapíná a vypíná čerpací jednotku, když hodnota dosáhne nastavené úrovně.

Pokud toto zařízení nefunguje správně, čerpadlo bude přetížené a selže. Možné jsou i další problémy – nedostatečný tlak vody, nerovnoměrný přívod vody nebo dokonce poškození vodovodního potrubí. Proto je důležité pravidelně kontrolovat funkci relé.

Nastavení tlaku v nádrži

Tlak v nádrži by měl být přibližně o 0,2-0,5 baru vyšší než minimální aktivační tlak čerpadla. Tato hodnota je obvykle uvedena v technické dokumentaci k čerpacímu zařízení. Pokud zjistíte, že tlak v nádrži je příliš nízký, je třeba dočerpat vzduch na požadovanou hodnotu. K tomu se používá speciální ventil pro odvzdušnění, který se obvykle nachází na horní straně nádrže. Pokud parametr překročí povolené hodnoty, je třeba stejným ventilem odvzdušnit.

Nastavení relé na nádrži hydraulického akumulátoru

Pokud si všimnete, že tlakový spínač nezapíná čerpadlo, nebo naopak se zapíná příliš často, je třeba zařízení seřídit. Nejprve nezapomeňte vypnout napájení čerpací jednotky.

Poté postupujte takto:

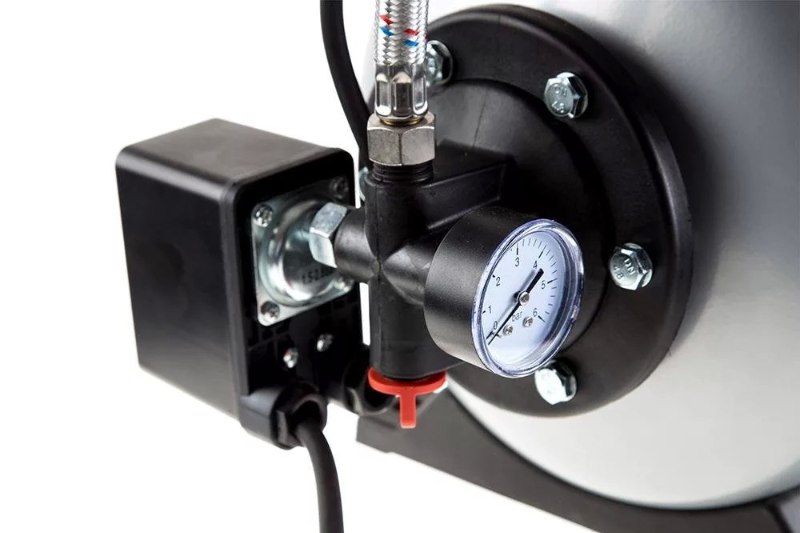

1. Vyhledejte relé na nádrži – obvykle se nachází vedle tlakoměru.
2. Odšroubujte kryt zařízení.
3. Pomocí šroubováku seřiďte šrouby, které ovládají zapínací a vypínací tlak čerpadla.
4. Nastavte aktivační tlak čerpadla o 0,5–1 bar nižší než je tlak vzduchu v hydraulické nádrži. Tím zabráníte jeho častému zapínání.
5. Nastavte uzavírací tlak čerpacího zařízení přibližně o 1-1,5 baru vyšší než je tlak vzduchu v nádrži.

Jakmile je nastavení dokončeno, budete muset nasadit kryt jednotky a poté zapnout napájení čerpací jednotky, abyste zkontrolovali funkci systému přívodu vody.

Důvody, proč se nedaří vypnout, řešení problémů

Majitelé soukromých domů se mohou setkat s následujícím problémem: tlakový spínač nevypíná čerpadlo, i když je správně nastaven. Důvody mohou být různé: narušení těsnosti systému, nízké napájecí napětí, porucha oběžného kola. Podívejme se podrobněji na nejčastější důvody.

Porušení těsnosti vodovodního systému

Pokud je systém netěsný, voda stále proudí i poté, co tlak dosáhne maximální úrovně. V tomto případě relé nemůže vypnout čerpadlo. Příčina netěsnosti může být různá: poškozené potrubí, netěsnost v přípojce, porucha ventilu atd. K odstranění problému je třeba najít a opravit zdroj netěsnosti. Může být nutné vyměnit poškozené potrubí nebo přípojku, opravit ventil.

Nízké napájecí napětí

Pokud napětí v síti klesne pod minimální hodnotu potřebnou pro funkci relé, zařízení nemůže správně reagovat na změny tlaku. Čerpací zařízení se proto nevypne.

Nízké napájecí napětí může být způsobeno různými faktory – jedná se o přetížení sítě, problémy s kabeláží nebo poruchu samotného relé. Zkontrolujte napětí v síti a ujistěte se, že je v rámci povolených hodnot. Pokud problém přetrvává, může být nutné relé vyměnit nebo kontaktovat odborníka, aby systém opravil.

Nedostatečný podtlak v sacím potrubí domácí studny

Problém může souviset s nedostatečným podtlakem v sacím potrubí. Proč v tomto případě tlakový spínač nevypne čerpadlo? Nejčastěji jsou příčinou problémy se samotným čerpadlem. Možná je ucpaný jeho filtr, který zachycuje písek a nečistoty. Dalším důvodem je poškození čerpacího zařízení. Problémy mohou vzniknout také v důsledku problémů s elektrickým obvodem, který napájí jednotku. V některých případech může nedostatečný podtlak souviset s nesprávným připojením potrubí, které vytváří překážky pro proudění vody.

Porucha oběžného kola nebo jiných prvků

Oběžné kolo je rotující část relé, která reaguje na změny tlaku v systému. Pokud je poškozené nebo nefunguje správně, zařízení nebude fungovat správně. Mezi další možné příčiny patří: nesprávné nastavení relé, problémy s kabeláží nebo napájením nebo vadné samotné čerpadlo.

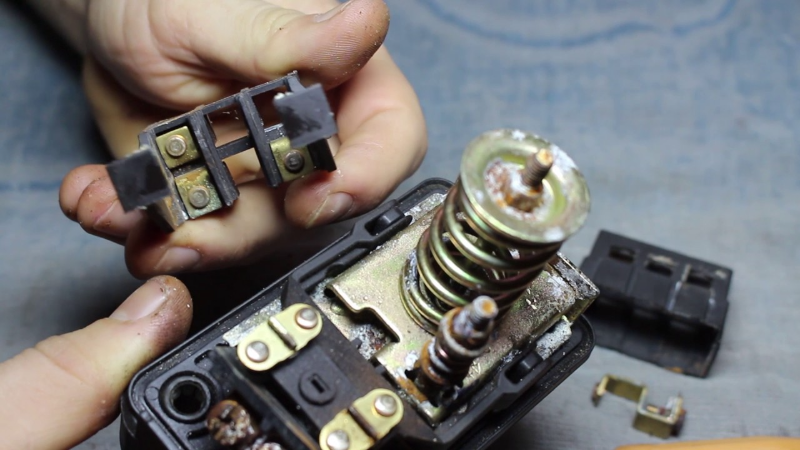

Porucha odpojovacího zařízení a kontaktů

Někdy dochází k poruše relé tlaku vody u čerpadla v důsledku poškození nebo znečištění uzavíracího zařízení. Kontakty mohou být oxidované nebo zkorodované, což může také vést k nesprávné funkci relé. Bude nutné vyčistit nebo vyměnit poškozené díly. V některých případech je nutné zařízení kompletně vyměnit.

Filtr napájecího systému je znečištěný

Filtr přívodního systému slouží k ochraně čerpadla před nečistotami a dalšími kontaminanty. Pokud se ucpe, může zabránit normálnímu průtoku kapaliny systémem. V důsledku toho tlak v systému nedosahuje požadované úrovně pro vypnutí čerpadla. Je třeba filtr vyčistit nebo vyměnit. Vypněte napájení čerpadla, sejměte kryt filtru a odstraňte kontaminanty.

Ejektor je zařízení uvnitř čerpacího zařízení, které funguje na principu diferenčního tlaku. Může se ucpat nebo poškodit. V důsledku toho tlak nedosahuje požadované úrovně. Pokud tlakový spínač vody nevypne čerpadlo a důvodem jsou problémy s ejektorem, je třeba zařízení diagnostikovat a opravit. Je třeba z něj odstranit nečistoty, zkontrolovat poškození a správně jej nainstalovat. V některých případech je nutné ejektor vyměnit.

Spusťte hladinu vody ve studni

Pokud hladina vody ve vodojemu klesne, čerpadlo začne pracovat v režimu chodu nasucho, tj. bez vody. V tomto případě relé nemůže určit správnou hodnotu tlaku, protože je závislý na přítomnosti kapaliny v systému. Při provozu v režimu chodu nasucho se čerpací zařízení často přehřívá a selhává. Proto je velmi důležité sledovat hladinu vody ve studni a udržovat ji na dostatečné úrovni.

Jak zabránit vzniku problému?

Abyste se vyhnuli častým opravám tlakového spínače vody pro čerpadlo, nejprve se ujistěte, že je správně nainstalován a splňuje požadavky výrobce.

Je také nutné pravidelně kontrolovat:

1. Stav kontaktů relé. Pokud jsou znečištěné nebo poškozené, způsobí to poruchu zařízení.
2. Přítomnost vzduchu v systému. Neměl by tam být, protože narušuje normální provoz relé.
3. Hladina vody ve studni. Neměla by klesat – to může vést k nesprávnému provozu čerpadla.

Majitel soukromého domu musí včas provádět údržbu čerpadla a celého vodovodního systému. Pokud je relé již výrazně opotřebované nebo poškozené, je lepší jej vyměnit za nové, aby se v budoucnu předešlo možným problémům.

Často kladené otázky a odpovědi

Dále se budeme zabývat tématy, která nejčastěji zajímají majitele soukromých domů čerpajících vodu ze studny. Dozvíte se, jaké typy relé existují, proč je v tomto zařízení potřeba pružina, proč čerpací zařízení funguje a nedodává vodu, zda voda z vodního čerpadla způsobí šok.

Typy relé tlaku vody pro čerpadlo

Existují tři typy relé:

1. Mechanické. Toto je nejběžnější typ zařízení. Skládá se ze dvou pružin, které regulují tlak zapínání a vypínání čerpadla. Po dosažení určitých hodnot pružiny sepnou nebo rozepnou kontakty.
2. Elektronické. Jedná se o složitější modely, které používají elektronické součástky k regulaci tlaku vody. Mohou mít další funkce – ochranu proti chodu nasucho, regulaci teploty.
3. Kombinované. Kombinuje mechanické a elektronické prvky. Může mít rozšířené funkce: indikaci aktuálního tlaku, možnost programování provozních parametrů čerpacího zařízení.

Výběr konkrétního typu zařízení závisí na požadavcích na vodovodní systém a také na rozpočtu. Mechanické modely jsou levnější, ale nemají další funkce. Elektronická a kombinovaná relé mohou být dražší, ale poskytují větší flexibilitu a také ochranu čerpadla.

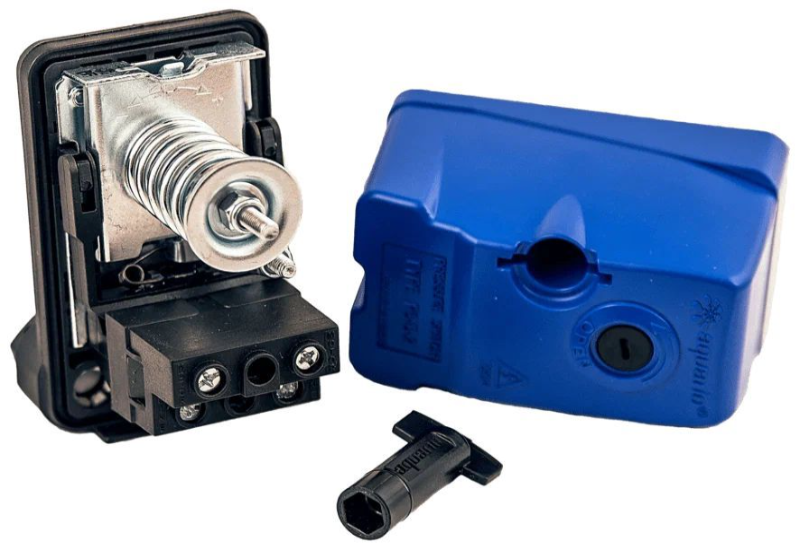

Jakou funkci plní pružina v tlakovém spínači ve vodovodní stanici?

Pružina plní funkci regulace tlaku vody ve vodovodním systému. Když indikátor dosáhne nastavené hodnoty, pružina uvnitř zařízení se stlačí, což vede k sepnutí kontaktů. V důsledku toho se čerpadlo zapne. Když tlak klesne na určitou úroveň, pružina se uvolní – kontakty se rozpojí a čerpací jednotka přestane fungovat.

Pokud tlakový spínač vody nezapne čerpadlo, může být důvod v pružině. Možný je i opačný problém, kdy čerpací jednotka nezačne pracovat ve správný čas. Starou pružinu je nutné vyměnit za novou. Musí mít dostatečnou tuhost.

Proč vodní čerpadlo funguje, ale nedodává vodu?

Zde jsou nejčastější důvody:

1. Nízká hladina vody ve zdroji. Možná budete muset hledat jiný zdroj.
2. Filtr je ucpaný. Zachycuje písek a nečistoty, které se hromadí, a ztěžuje tak průchod vody systémem. Filtr je třeba vyčistit od nečistot.
3. Elektrické problémy. Zkontrolujte, zda je v síti napětí a zda jsou pojistky funkční.

Pokud jsou všechny tyto důvody vyloučeny, je možné, že samotné čerpadlo selhalo. V takovém případě bude nutné jej opravit nebo vyměnit.

Způsobí mi voda z vodního čerpadla úraz elektrickým proudem?

To je možné, pokud je čerpací zařízení nesprávně připojeno nebo má poškozenou izolaci. To vede k úniku proudu, v důsledku čehož se voda může stát elektrickým vodičem, což je velmi nebezpečné. Je důležité sledovat provozuschopnost elektrického zařízení a včas jej opravovat.

Hydraulický akumulátor ve vodovodním systému plní několik funkcí – akumuluje vodu a udržuje stabilní tlak
