Jak řezat vnitřní závity: pohodlná metoda se závitníkem

Vnitřní závit je jedním z nejběžnějších typů spojů v průmyslu i každodenním životě. Používá se k upevňování různých součástí, montáži mechanismů a konstrukcí. Existuje pouze jeden způsob, jak řezat vnitřní závity – pomocí nástroje zvaného “závitník”.

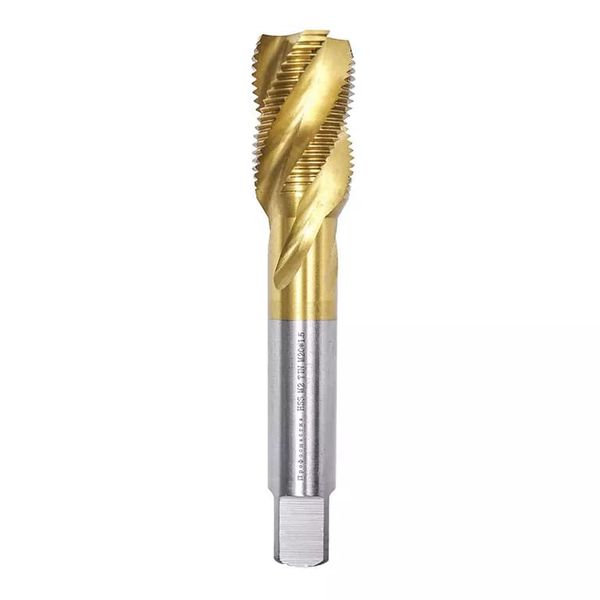

Závitník (mimochodem, správné důrazy jsou na „I“) je nástroj, který je karbidovým „šroubem“ s podélnými nebo spirálovými drážkami. Tyto drážky tvoří řezné hrany, které při otáčení závitníku vyříznou v otvoru závit. Kohoutky Dodávají se v různých velikostech a typech, což vám umožňuje vybrat si nejlepší variantu pro každý konkrétní případ.

Výhody kohoutků:

1. Snadné použití. Práce se závitníky doma nevyžaduje žádné speciální dovednosti. Jediné nástroje, které potřebujete, jsou speciální držák závitníku nebo (ale pouze u určité konfigurace stopky závitníku) šroubovák.
2. Všestrannost. Závitníky jsou vhodné pro řezání závitů v různých materiálech, jako je ocel, litina, hliník, mosaz a dokonce i plast.
3. Přesnost. Při správném použití zajišťují závitníky vysokou přesnost a kvalitu závitu.

Zdálo by se, že nástroj je docela jednoduchý. Při jeho výběru je však dost „úskalí“. A právě jejich neznalost vede k rychlému otupení závitníku nebo dokonce k jeho zlomení. Proto jsme naši rozsáhlou studii rozdělili na dvě části. V této se podrobně zaměříme na HLAVNÍ charakteristiky závitníků: základnu, od které se má výběr začít.

Velikost a stoupání závitu

Nejdůležitější při výběru závitníku je vědět, jakou velikost a stoupání závitu budete v konkrétní situaci potřebovat. Při výběru velikosti a stoupání závitu je nutné zohlednit požadavky na připojení, materiál součástí a provozní podmínky.

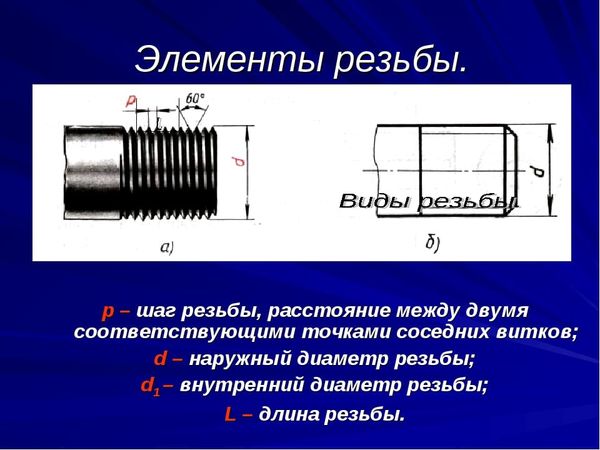

Technicky vzato je závit řada střídavých výstupků a prohlubní na povrchu spojovacího prvku nebo součásti, které mají vůči sobě specifický tvar, velikost, úhel a umístění.

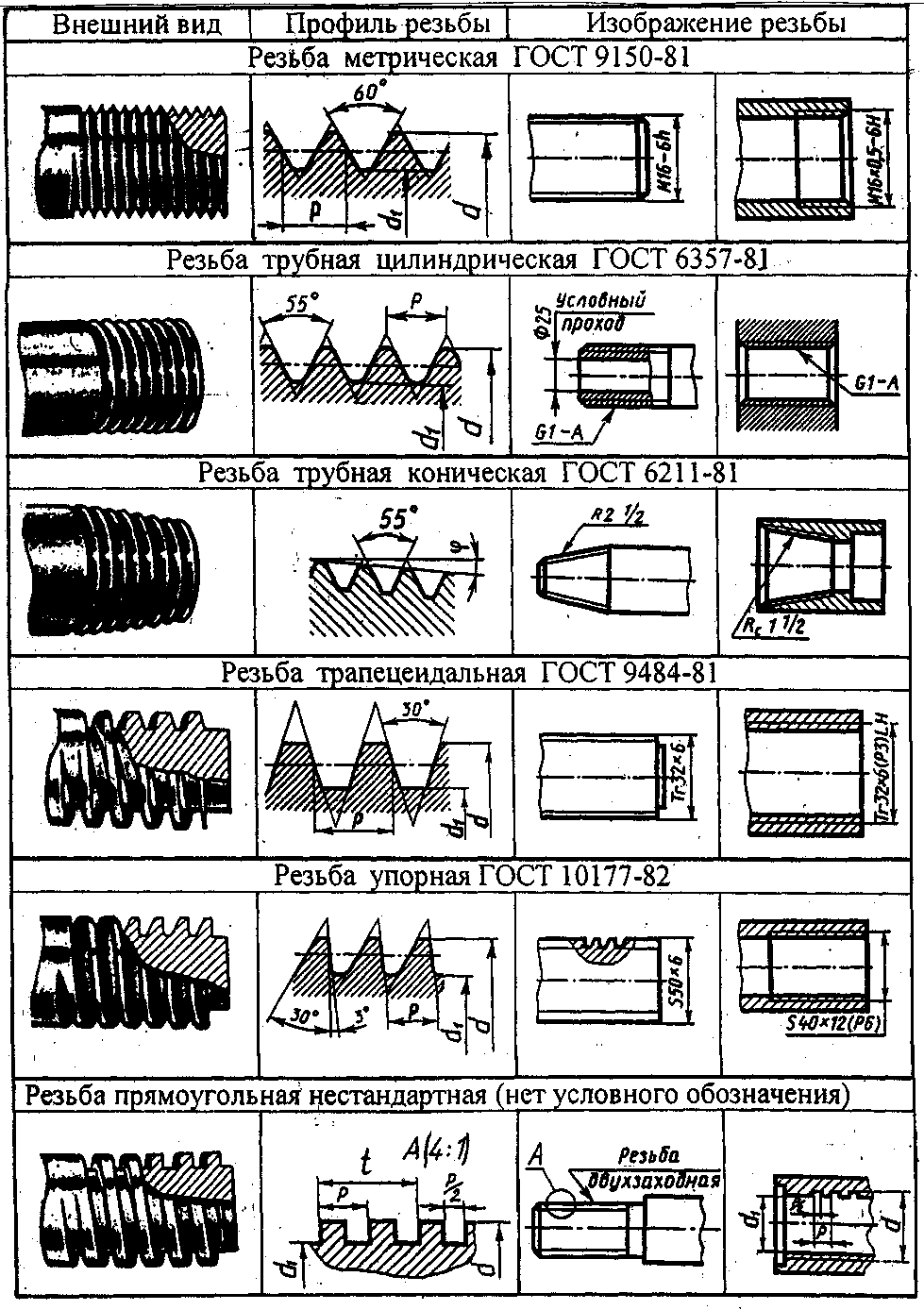

Typ závitu — je soubor jeho geometrických parametrů, které určují možnost použití v různých spojích. Mezi hlavní parametry závitu patří:

• průměr závitu (vnější, vnitřní a střední);
• stoupání závitu;
• úhel profilu závitu.

Stoupání závitu — je vzdálenost mezi dvěma body sousedních závitů, měřená rovnoběžně s osou závitu. Stoupání závitu může být hrubé nebo jemné.

Velký krok používá se v univerzálních závitech.

Jemné závitníky používají se k vytváření jemnějších a přesnějších závitů. Používají se v případech, kdy je nutné zajistit vysokou hustotu spojení nebo snížit zatížení závitu. Například závitníky s jemným závitem lze použít k upevňování součástí vyrobených z měkkých materiálů (hliník nebo mosaz) nebo k řezání tenkých materiálů.

Pro určení velikosti a stoupání závitu (například pokud potřebujete vyřezat vnitřní závit pro konkrétní šroub) se používají speciální šablony vláken.

Závitníky pro metrické závity

Metrický závit — toto je nejběžnější typ závitu v zemích s metrickým systémem, který se používá ke spojování součástí v různých průmyslových odvětvích a v každodenním životě.

Metrické závity se standardním stoupáním jsou označeny písmenem „M“. Pokud je stoupání malé, bude označení „Mf“. Při označování typu metrického závitu se nejprve uvádí písmeno („M“ nebo „Mf“), poté velikost a nakonec stoupání.

Správné označení závitu M10 se standardním stoupáním tedy bude:

M10x1.5

Kde „10“ je vnější průměr řezné části závitníku a „1,5“ je vzdálenost v milimetrech mezi dvěma sousedními závity.

A pokud je stoupání standardního závitu pouze jedna, pak může mít závit s jemným stoupáním variace. Například stejný závit M10 má čtyři možnosti jemného stoupání: 0.5, 0.75, 1 a 1,25 mm.

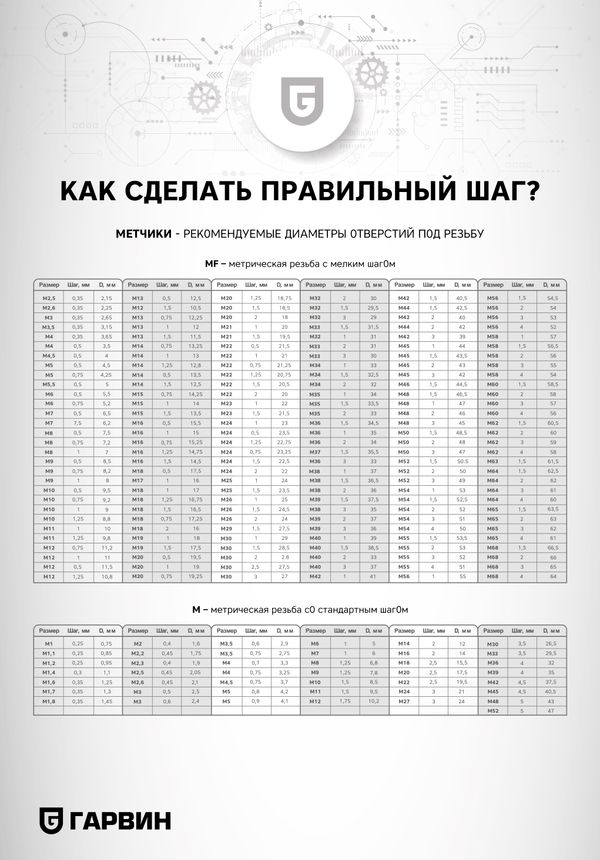

Abyste se vyhnuli nejasnostem a vybrali správně metrický závitník, doporučujeme použít naši tabulku. S její pomocí také vždy budete vědět, jaký vrták budete potřebovat pro konkrétní závit.

Závitníky pro palcové závity

Palcový závit — je typ závitu používaný v zemích s palcovým měrným systémem (například ve Spojených státech). Od metrických závitů se liší velikostí a stoupáním.

Velikost závitu v palcích měřeno v palcích (1 palec = 2,54 cm) a označeno číslem, které odpovídá průměru závitu ve zlomcích palce.

Stoupání závitu v palcích Neměří se vzdáleností mezi vrcholy v milimetrech, ale počtem otáček na palec.

V zemích s metrickým systémem palcové závitníky Široce se používají také:

• když je nutné spojovat díly s palcovými závity. To může být nutné například při opravách britských nebo amerických automobilů;
• když je v pneumatickém nebo hydraulickém zařízení vyžadován odpovídající vnitřní závit. Například sortiment společnosti GARVIN zahrnuje palcové závity na spojích hydraulických nástrojů a na pneumatických armaturách pro montáž pneumatických potrubí;
• Palcové závity jsou také standardem pro vodovodní armatury a zavlažovací systémy rostlin.

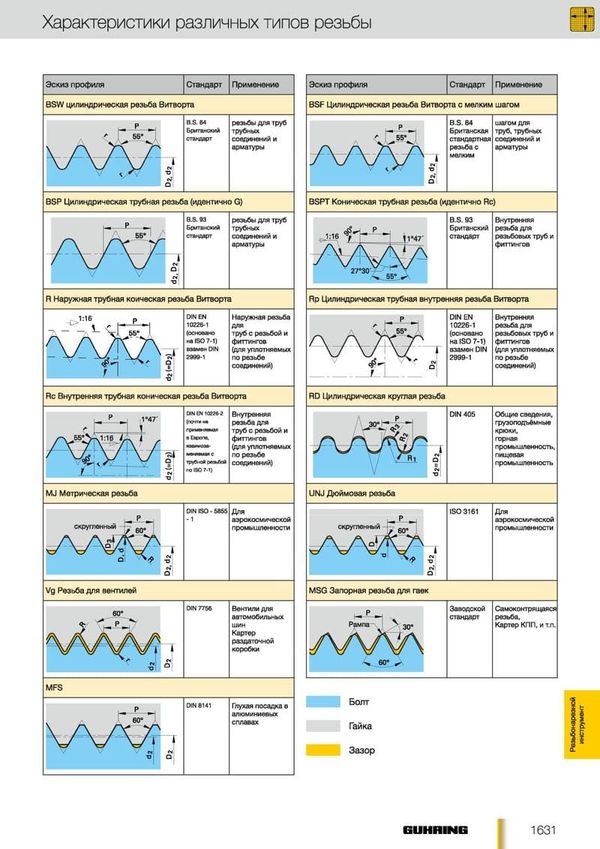

Základní typy palcových závitů

Ve většině zemí se běžně používají dva neimperiální měrné standardy: britský a americký.

Typy britských palcových závitů:

BSF — Whitworthův závit (Joseph Whitworth byl britský inženýr, který v 19. století vyvinul hlavní normy pro závity ve Velké Británii). Jedná se o typ hrubého závitu používaného ke spojování trubek a tvarovek.

BSW — Whitworthův jemný závit. Tento typ závitu se používá pro těsnější spojení součástí.

G(BSP) — válcový závit na trubky. Jedná se o jeden z nejběžnějších typů palcových závitů, který se používá k připojení vodovodních trubek, stejně jako pneumatického a hydraulického nářadí.

Rc(BSPT) — Whitworthův kuželový závit na trubky. Tento typ závitu je podobný závitu NPT (více o něm níže), ale má širší kužel.

Typy amerických palcových závitů:

NPT — kuželový závit na potrubí. Používá se ke spojování kuželových trubek a tvarovek.

UNC — unifikovaný závit s velkým stoupáním. Patří k nejběžnějším a používá se k různým účelům.

UNF — unifikovaný závit s jemným stoupáním. Používá se pro přesnější spojení součástí.

UNEF — unifikovaný závit s obzvláště jemným stoupáním. Tento typ závitu se používá ve vysoce přesných spojích.

UNS — speciální závit. Má nestandardní stoupání a průměr, takže se používá jen zřídka.

Jaké typy závitníků existují podle typu aplikace?

Závitníky mohou být ruční, strojně-ruční a strojní. Pojďme se na každý z nich podívat podrobněji:

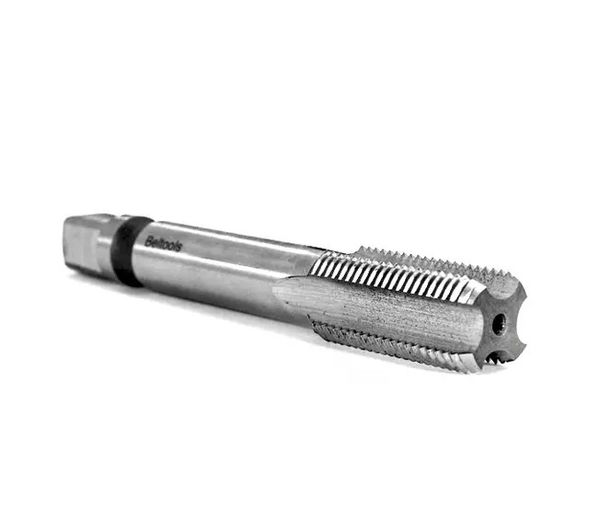

Ruční kohoutky

Jmenování

Jedná se o nástroje určené pro ruční řezání vnitřních závitů. Mají čtvercovou stopku, která zapadá do speciální rukojeti zvané držák kohoutkuRuční závitníky se používají pro malé objemy práce, když není vyžadována vysoká rychlost řezání závitů.

Ruční závitníky se vyrábějí z nástrojové legované oceli. V naší zemi je nejčastěji používaným materiálem pro ruční závitníky ocel třídy 9ХСTakové závitníky se dobře osvědčují při ručním použití. Pokud se však pokusíte s nimi řezat závity pomocí stroje, mohou se přehřát a v důsledku toho přestat řezat kov. V nejhorším případě se mohou v otvoru zaseknout nebo dokonce otočit.

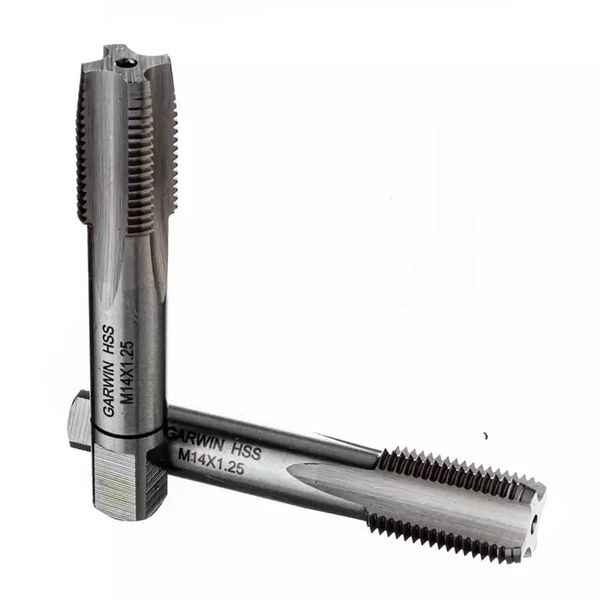

Ruční závitníky se často nedodávají v jednom kuse, ale jako sada dvou nebo tří nástrojů. První je vždy pro hrubý průchod, tvoří profil budoucího závitu. Pokud jsou nástroje dva, druhý je dokončovací. Pokud jsou nástroje tři, druhý je polodokončovací (připravuje závit pro konečný průchod) a třetí slouží k dodání konečného vzhledu závitu.

Máme samostatné video o tom, proč je lepší řezat závity sadou závitníků:

Jsou to univerzální nástroje, které lze použít pro ruční i strojní řezání závitů. Strojně-ruční závitníky lze použít k opracování otvorů v tvrdších materiálech a také k výrobě závitů větších průměrů než ruční.

Strojní a ruční závitníky se vyrábějí z rychlořezné oceli. V angličtině se taková ocel označuje zkratkou HSS (rychlořezná ocel)V naší zemi je nejběžnějším analogem tohoto materiálu ocel. R6M5Lze nalézt i kohoutky vyrobené z oceli. HSSE (také označované jako HSS-Co5). To znamená, že do slitiny se přidává kobalt (5 %) pro zvýšení odolnosti proti opotřebení a červené tvrdosti (odolnost proti přehřátí).

Univerzální závitníky pro strojní i ruční použití se dodávají buď v párech (hrubovací + dokončovací), nebo pouze dokončovací.

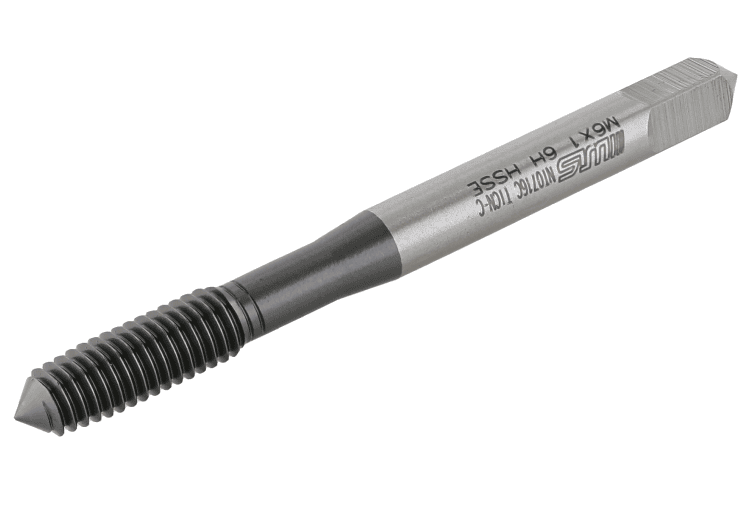

Strojní závitníky

Tyto závitníky, určené výhradně pro použití na obráběcích strojích, jsou vysoce produktivní. Strojní závitníky se používají pro sériovou výrobu závitových dílů. Díky použití pokročilejších materiálů mohou mít větší rozměry pro řezání závitů s velkým průměrem a hlubší drážky pro odvádění třísek.

Strojní závitníky se vyrábějí pouze z tvrdých slitin, aby byla zajištěna maximální pevnost a trvanlivost nástroje. Základem je stejná HSS ocel, ale s různými „přísadami“:

• HSSE nebo HSS-Co5Zmínili jsme se o tom v předchozím bodě.
• HSS-Co8Pro ještě větší odolnost proti opotřebení a tvrdost v červené barvě byl obsah kobaltu zvýšen na 8 %.
• HSSE-PMPrášková ocel, také legovaná kobaltem. Používá se pro obtížně obrobitelné materiály: niklové slitiny, kalené a nerezové oceli nebo titan.
• VHMSlitina karbidu wolframu a kobaltu s vysokou tvrdostí a odolností proti oděru. Nejvyšší cena, ale nejširší škála použití: nelegované a legované oceli, litina, hliník, měď, slitiny hliníku a mědi, plasty atd.

Strojní závitníky se zpravidla dodávají pouze v jednom, dokončovacím provedení, které vytváří závity v jednom průchodu.

Samostatným typem strojních závitníků lze identifikovat tzv. závitníky pro použití ve šroubováku. O těch si ale povíme v druhé části článku.

K čemu jsou povlakované kohoutky? Jaké typy povlaků kohoutky mají?

Povlakované závitníky jsou potřebné pro zlepšení výkonu nástroje a prodloužení jeho životnosti.

Nátěry mohou plnit následující funkce:

• ochrana proti korozi;
• zvýšení tvrdosti a odolnosti břitů proti opotřebení;
• zlepšení adhezních vlastností povrchu;
• zabránění ulpívání třísek na nástroji.

Díky použití povlaků se kohoutky stávají odolnějšími a spolehlivějšími, což umožňuje jejich použití pro práci s různými materiály a v různých provozních podmínkách.

Za zmínku stojí, že ruční a strojní závitníky jsou nejčastěji ošetřovány různými typy povlaků, protože pracují při vysokých rychlostech a často na „složitých“ materiálech. Ruční závitníky zpravidla povlak nepotřebují a při řezání závitů stačí jednoduše použít mazivo.

Jaké typy nátěrů tedy existují:

VAP (oxidace par) — je proces úpravy povrchu nástroje, během kterého se na něm vytváří oxidový film. Chrání nástroj před korozí a opotřebením a také zlepšuje jeho adhezní vlastnosti.

Oxidace párou se používá pro závitníky z rychlořezné oceli. Pomáhá předcházet oxidaci řezných hran a udržuje je ostřejší po delší dobu. To je obzvláště důležité při práci s měkkými materiály, jako je hliník nebo mosaz, které mohou způsobit rychlé opotřebení nástroje.

TiN (nitrid titanu) — je povlak, který se nanáší na povrch nástroje metodou chemického nanášení z plynné fáze. Skládá se z tenké vrstvy nitridu titanu, který má vysokou tvrdost, odolnost proti opotřebení a korozi.

Nitrid titanu se používá pro závitníky používané ve vysokých zátěžích a teplotách. Pomáhá předcházet opotřebení řezných hran, což prodlužuje životnost nástroje. Kromě toho nitrid titanu poskytuje hladší povrch závitu, což usnadňuje a přesné řezání.

TiAlN (nitrid titanu a hliníku) — další povlak nanášený chemickým nanášením. Jedná se o směs nitridů titanu a hliníku, která má ještě vyšší tvrdost a odolnost proti opotřebení než TiN.

Nitrid titanu a hliníku se používá pro závitníky pracující v extrémních podmínkách, jako jsou vysoké řezné rychlosti, vysoká zatížení a agresivní prostředí. Poskytuje maximální ochranu řezných hran před opotřebením a korozí, díky čemuž je nástroj odolnější a spolehlivější.

TiCN (karbonitrid titanu) — povlak získaný fyzikálním nanášením z plynné fáze. Obsahuje uhlík a dusík, které mu dodávají dodatečnou tvrdost a odolnost proti opotřebení.

Nitrid titanu se používá pro závitníky určené pro obtížně řezatelné materiály, jako je nerezová ocel nebo litina. Povlak zajišťuje vysokou pevnost řezných hran a jejich odolnost proti opotřebení, což umožňuje řezání závitů s vysokou přesností a kvalitou.

Konec prvního dílu

Na základě výše uvedených charakteristik JIŽ budete schopni vybrat závitník pro daný závit. Existují však důležité nuance, o kterých vám povíme v druhé části našeho článku. Čtěte za týden a zjistěte, jak se liší závitníky pro průchozí a slepé otvory, jak správně organizovat odvod třísek, jaké jsou „nestandardní“ typy závitníků a jak SPRÁVNĚ řezat závit JAKÝMKOLI závitníkem.
